Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

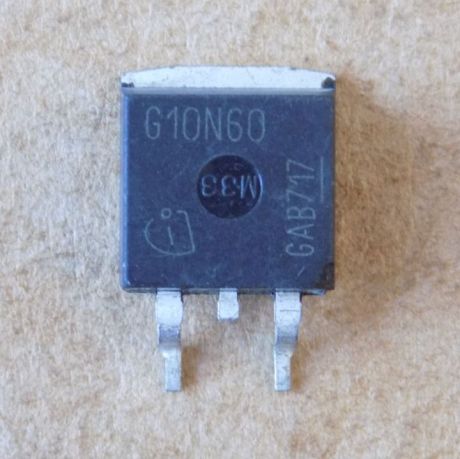

IGBT-транзистор SGB10N60 ( G10N60 )(заміна для G10N60A , SGB10N60A ) оригінал демонтаж б/в, D2PAK
108,10 ₴
2 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
2 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
SGB10N60 (G10N60) – швидкий IGBT-транзистор на 600 В у корпусі D2PAK, може замінити G10N60A та SGB10N60A. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга колектор–емітер Vces | 600 В |
| Струм колектора Ic (25 °C) | 20 А |
| Струм колектора Ic (100 °C) | 10,6 А |
| Імпульсний струм колектора | 40 А |
| Напруга насичення Vce(sat) | 2,0 В (тип.), 2,4 В (макс.) при VGE = 15 В, IC = 10 А, Tj 25 °C |
| Заряд затвора Qg | 52 нКл (тип.) |
| Вхідна ємність Cies | 550 пФ (Vce 25 В, f 1 МГц) |
| Розсіювана потужність | 92 Вт при TC = 25 °C |
| Корпус | D2PAK |
| Стан | Оригінал, демонтаж б/в |
SGB10N60 (G10N60) – IGBT-транзистор у корпусі D2PAK (PG-TO-263-3-2). Цифри нижче наведено за даташитом найближчої деталі SGB10N60A (Infineon). Напруга колектор–емітер Vces – 600 В при VGE = 0 В, IC = 500 мкА. Струм колектора Ic – 20 А при TC = 25 °C і 10,6 А при TC = 100 °C, імпульсний – 40 А. Напруга насичення Vce(sat) – 2,0 В (тип.), 2,4 В (макс.) при VGE = 15 В, IC = 10 А, Tj 25 °C. Заряд затвора Qg – 52 нКл (тип.) при VCC = 480 В, IC = 10 А. Вхідна ємність Cies типово 550 пФ (Vce 25 В, f 1 МГц). Розсіювана потужність – 92 Вт при TC = 25 °C. Витримує коротке замикання 10 мкс.
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. SGB10N60 може замінити G10N60A та SGB10N60A, але зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Де застосовують
- Керування двигунами
- Інвертори
Чи може SGB10N60 замінити G10N60A або SGB10N60A?
Так, SGB10N60 може замінити G10N60A та SGB10N60A. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, інженер перевіряє її тестером на пробій та обрив виводів.
Для чого призначений SGB10N60?
Для керування двигунами та в інверторах. Це швидкий IGBT у NPT-технології на 600 В.
Який максимальний струм колектора?
20 А при TC = 25 °C і 10,6 А при TC = 100 °C. Імпульсний струм – 40 А.
Найближчий datasheet: SGB10N60A (Infineon).
Точного даташиту не знайдено. Параметри взято з найближчого за назвою даташиту.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
