Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

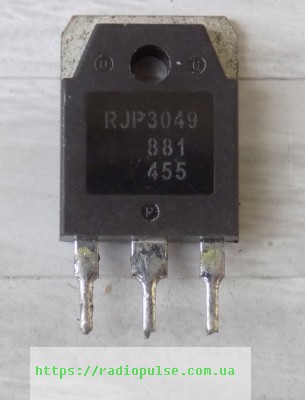

IGBT-транзистор RJP3049 оригінал демонтаж б/в , TO-3P (330V,65A)
169,20 ₴
Немає в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
Немає в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IGBT-транзистор RJP3049 у корпусі TO-3P для плазмових дисплейних панелей. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | IGBT-транзистор (плазмові панелі) |
| Напруга Vces | 330 В |
| Струм колектора Ic | 65 А |
| Імпульсний струм колектора Ic(peak) | 330 А |
| Напруга насичення Vce(sat) | 1.4 В |
| Час наростання tr | 150 нс |
| Корпус | TO-3P |
| Стан | Оригінал, демонтаж б/в |
RJP3049 – IGBT-транзистор у корпусі TO-3P, який у таблиці підбору IGBT стоїть у розділі плазмових дисплейних панелей (Plasma Display Panel). Напруга колектор-емітер Vces – 330 В, струм колектора Ic – 65 А, імпульсний струм Ic(peak) – 330 А. Напруга насичення Vce(sat) 1.4 В, час наростання tr 150 нс. Умови вимірювання цих значень у таблиці не вказано.
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів. Для заміни дивіться на Vces не нижче 330 В, Ic не менше 65 А, близьке Vce(sat), той самий корпус TO-3P і розпіновку. Чи є вбудований діод, таблиця прямо не каже, тому порівнюйте це окремо. Запоріжжя, відправка Новою Поштою в день оплати або наступного дня.
Де застосовують
- Плазмові дисплейні панелі
Чим замінити RJP3049?
Підбирайте IGBT для плазмових панелей з Vces не нижче 330 В, Ic не менше 65 А і тим самим корпусом TO-3P. Взаємозамінність перевіряйте самостійно за datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в: деталь знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Як перевірити IGBT RJP3049?
Тестером перевірте відсутність пробою між виводами колектор-емітер і затвор-емітер, а потім перевірте відкриття ключа напругою на затворі в схемі з обмеженим струмом.
Для чого використовують RJP3049?
У таблиці підбору IGBT цю модель віднесено до плазмових дисплейних панелей (Plasma Display Panel).
Документація виробника: RJP3049.
Документ – сторінка таблиці підбору IGBT; умови вимірювання Ic, Vce(sat) і tr у ній не вказано.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
