Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

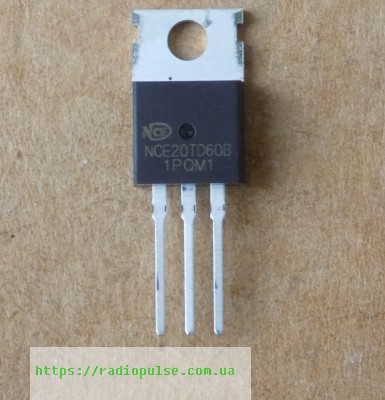

IGBT-транзистор NCE20TD60B оригінал, TO220
61,10 ₴
40 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
40 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
NCE20TD60B – швидкий IGBT-транзистор Wuxi NCE Power у корпусі TO-220 з вбудованим діодом. Оригінал, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vces | 600 В |
| Струм Ic (Tc 25 °C) | 40 А |
| Струм Ic (Tc 100 °C) | 20 А |
| Vce(sat) typ (Ic 20 А, Vge 15 В, Tj 25 °C) | 1.7 В |
| Qg typ (Vcc 480 В, Ic 20 А, Vge 15 В) | 97 нКл |
| Вхідна ємність Cies | 2580 пФ (Vce 25 В, f 1 МГц) |
| Vf діода typ (If 20 А) | 1.45 В |
| trr діода | 182 нс |
| Потужність Pd (Tc 25 °C) | 135 Вт |
| Макс. температура Tj | 150 °C |
| Вбудований діод | є |
| Корпус | TO-220 |
| Виробник | Wuxi NCE Power |
| Стан | Оригінал |
NCE20TD60B – IGBT Wuxi NCE Power у технології Trench Field Stop II, корпус TO-220, з вбудованим діодом. Напруга Vces – 600 В. Струм колектора Ic – 40 А при Tc 25 °C і 20 А при Tc 100 °C. Vce(sat) – 1.7 В (typ, Ic 20 А, Vge 15 В, Tj 25 °C) і 1.9 В при Tj 100 °C. Заряд затвора Qg – 97 нКл (typ, Vcc 480 В, Ic 20 А, Vge 15 В). Вхідна ємність Cies типово 2580 пФ (Vce 25 В, f 1 МГц). Пряма напруга діода Vf – 1.45 В (typ, If 20 А), trr – 182 нс. Потужність розсіювання – 135 Вт при Tc 25 °C, максимальна температура переходу – 150 °C.
Оригінал, не демонтаж. Щоб підібрати заміну, порівняйте напругу Vces, струм Ic при Tc 100 °C, Vce(sat), наявність діода, корпус і розпіновку. Варіанти за даними виробника – NCE20TD60BD, NCE20TD60BF. У нашому каталозі є YGP20N65T2 у тому ж корпусі. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Кондиціонери
- Інвертори
- Приводи двигунів
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| YGP20N65T2 | Vces 650 ≥ 600, Ic(100 °C) 20 ≥ 0.8×20 = 16, Vce(sat) 25 °C (typ) 1.65 ≤ 1.3×1.7 = 2.21, діод є в обох, корпус TO-220 = TO-220 | Qg і час витримки короткого замикання різні: перевірте драйвер за даташитом. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити NCE20TD60B?
За даними виробника, прямі заміни – NCE20TD60BD, NCE20TD60BF. У нашому каталозі є YGP20N65T2: Vces 650 В не менше 600 В, Ic при Tc 100 °C 20 А, корпус TO-220. Драйвер і режими перевірте за даташитом.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи підходить для кондиціонерів та інверторів?
У даташиті як застосування названо кондиціонери, інвертори та приводи двигунів.
Який час витримки короткого замикання?
3 мкс при Vge 15 В, Vcc до 400 В, Tj до 150 °C.
Документація виробника: NCE20TD60B (NCE).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
