Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP7 |
| Стан | Оригінал |

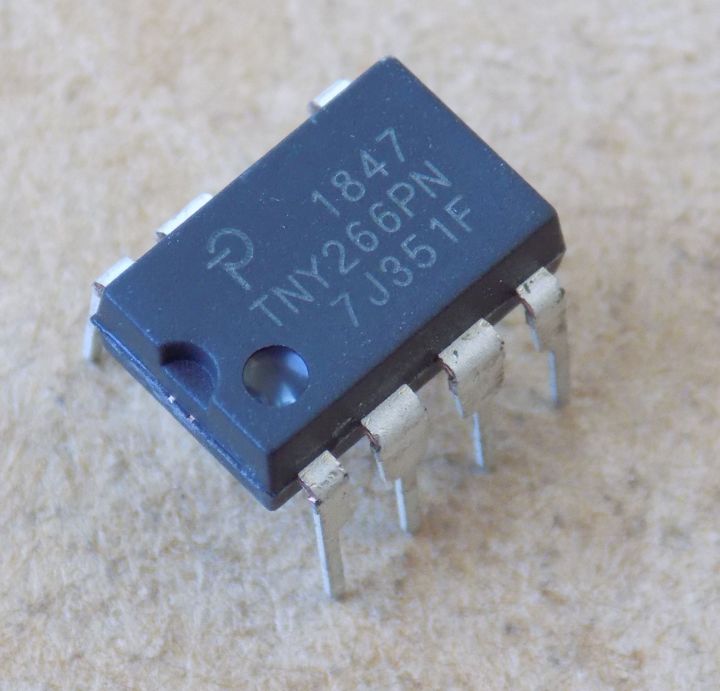

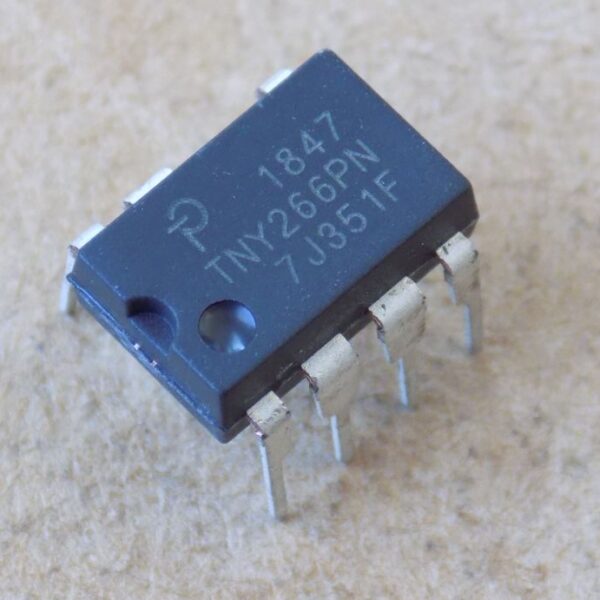

Мікросхема TNY266PN ( TNY266P ) оригінал (заміна для TNY265PN ), DIP7
84,60 ₴
15 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
15 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
TNY266PN (TNY266P) – оригінал, AC-DC перемикач Power Integrations серії TinySwitch-II з MOSFET 700 В для зарядних пристроїв і дежурного живлення. Може замінити TNY265PN.
| Параметр | Значення |
|---|---|
| Корпус | DIP7 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Power Integrations |
| Серія | TinySwitch-II |
| Напруга пробою BVDSS | 700 В (мін., Tj 25 °C) |
| RDS(ON) | 14 Ом (тип.) / 16 Ом (макс.) при ID = 35 мА, Tj 25 °C |
| Струм обмеження ILIMIT | 350 мА (тип.), 325–375 мА при Tj 25 °C |
| Частота перемикання | 132 кГц (тип.) при Tj 25 °C |
| Корпус | DIP7 |
| Стан | Оригінал |
TNY266PN (TNY266P) – оригінальна мікросхема Power Integrations із серії TinySwitch-II: AC-DC перемикач ON/OFF з вбудованим MOSFET на 700 В (BVDSS, мінімум при Tj 25 °C). Опір відкритого каналу RDS(ON) – 14 Ом (тип.) / 16 Ом (макс.) при ID = 35 мА, Tj 25 °C. Струм обмеження ILIMIT – 350 мА (тип.), 325–375 мА при Tj 25 °C. Частота перемикання – 132 кГц (тип.) при Tj 25 °C. За datasheet вихідна потужність при 230 В AC ±15 % становить 10 Вт для адаптера в закритому корпусі при 50 °C навколишнього середовища і 15 Вт для open frame; при 85–265 В AC – 6 Вт і 9,5 Вт. Споживання без обмотки зсуву – менше 250 мВт при 265 В AC.
Корпус за назвою товару – DIP7. Згідно з назвою, TNY266PN може замінити TNY265PN. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Прямі заміни за даними виробника в межах серії: TNY263, TNY264, TNY265, TNY267, TNY268. Вони відрізняються потужністю, тож підбирайте за неї. Відправляємо Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Зарядні пристрої для мобільних телефонів і дежурне живлення ПК.
- Живлення від високої напруги без обмотки зсуву, захист від КЗ і обриву петлі (auto-restart), тепловий захист.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити TNY266PN?
За назвою товару TNY266PN може замінити TNY265PN, але зворотна заміна не завжди можлива. Мікросхеми серії TNY263–268 за даними виробника відрізняються потужністю, тому підбирайте за нею і звіряйте datasheet.
Для яких пристроїв підходить TNY266PN?
Для зарядних пристроїв для мобільних телефонів і дежурного живлення ПК. Живлення йде від високої напруги без обмотки зсуву.
Яка потужність TNY266PN?
За datasheet при 230 В AC ±15 %: 10 Вт для адаптера в закритому корпусі при 50 °C навколишнього середовища і 15 Вт для open frame. При 85–265 В AC: 6 Вт і 9,5 Вт.
Документація виробника: TNY263-268 TinySwitch-II Family, Rev. L 12/21.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
