Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP7 |
| Стан | Оригінал |

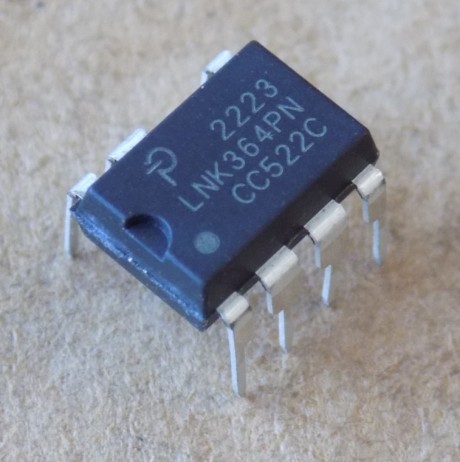

Мікросхема LNK364PN оригінал (заміна для LNK363PN ), DIP7
72,38 ₴
24 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
24 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
LNK364PN – оригінальна мікросхема Power Integrations серії LinkSwitch-XT: імпульсний AC-DC перетворювач з інтегрованим MOSFET. Може замінити LNK363PN.
| Параметр | Значення |
|---|---|
| Корпус | DIP7 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Power Integrations |
| Корпус | DIP7 |
| Корпус (докладно) | DIP-8B (P), у назві DIP7 |
| Напруга DRAIN (абс. макс.) | -0,3…700 В відносно SOURCE, Tamb 25 °C |
| Струм обмеження ILIMIT | 250 мА (мін. 233, макс. 268) при di/dt = 50 мА/мкс, Tj 25 °C |
| Опір RDS(on) | 24 Ом (макс. 28) при ID = 25 мА, Tj 25 °C |
| Частота перетворення | 132 кГц (124–140) при Tj 25 °C |
| Вихідна потужність | 5,5 Вт адаптер / 9 Вт відкрита плата, 230 В AC ±15 % |
| Робочий діапазон Tj | -40…150 °C |
| Стан | Оригінал |
LNK364PN – мікросхема Power Integrations серії LinkSwitch-XT, імпульсний AC-DC перетворювач (off-line switcher) з інтегрованим MOSFET. Напруга на виводі DRAIN (абс. макс.) – від -0,3 до 700 В відносно SOURCE при Tamb 25 °C. Струм обмеження ILIMIT – 250 мА (мін. 233, макс. 268) при di/dt = 50 мА/мкс, Tj 25 °C. Опір відкритого каналу RDS(on) – 24 Ом (макс. 28) при ID = 25 мА, Tj 25 °C. Середня частота перетворення – 132 кГц (124–140) при Tj 25 °C. Вихідна потужність за даними виробника при 230 В AC ±15 %: 5,5 Вт в адаптері і 9 Вт на відкритій платі. Живлення береться з виводу DRAIN, обмотка зміщення не потрібна, керування ON/OFF, є захист від КЗ та обриву петлі (auto-restart).
Стан: оригінал. Ми у Запоріжжі, відправляємо Новою Поштою в день оплати або наступного дня. У назві товару вказано корпус DIP7, у datasheet цей корпус P називається DIP-8B. LNK364PN може замінити LNK363PN, але зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Де застосовують
- Зарядні пристрої та адаптери для мобільних і бездротових телефонів, КПК, цифрових камер, MP3-плеєрів, бритв
- Живлення побутової техніки, промислових систем та лічильників
Чим замінити LNK364PN?
Порівнюйте за datasheet: корпус DIP-8B, напругу DRAIN, струм обмеження ILIMIT і частоту перетворення. Виробник в описі родини згадує LNK362 і LNK363, але взаємозамінність перевіряйте самостійно.
Чи може LNK364PN замінити LNK363PN?
Так, LNK364PN може замінити LNK363PN. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Яка вихідна потужність LNK364PN?
За даними виробника при 230 В AC ±15 %: 5,5 Вт в адаптері і 9 Вт на відкритій платі; при 85–265 В AC: 4 і 6 Вт.
Документація виробника: LNK362-364 LinkSwitch-XT Family, Rev. I.
Параметри наведено за datasheet Power Integrations (LNK362-364, Rev. I, 12/2021). Напругу DRAIN 700 В взято з абсолютних максимумів.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
