Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |

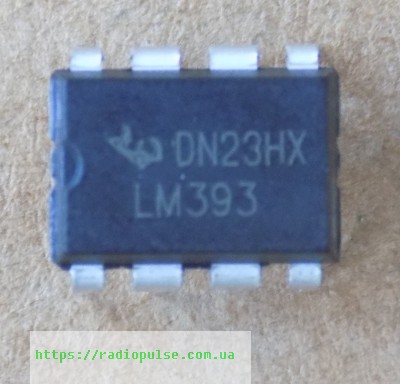

Мікросхема LM393 ( LM393N , LM393P ) , DIP8
10,34 ₴
6 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
6 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
LM393 (LM393N, LM393P) – мікросхема зі здвоєним компаратором напруги в корпусі DIP8. Два незалежні компаратори з виходом відкритий колектор.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | здвоєний компаратор напруги |
| Кількість компараторів | 2 шт |
| Корпус | DIP8 |
| Напруга живлення (LM393 без B) | 2…30 В |
| Абсолютний максимум напруги живлення | 36 В |
| Вихід | відкритий колектор; сумісний з TTL, MOS, CMOS |
| Напруга зміщення входу Vio | 2 мВ типово, 5 мВ макс. (Vcc 5…30 В, Ta 25 °C) |
| Струм споживання (Vcc 5 В, без навантаження, Ta 25 °C) | 0,45 мА типово, 1 мА макс. |
| Час відгуку | 1,3 мкс типово |
| Робочий діапазон температур | 0…70 °C |
| Виробник | Texas Instruments |
LM393 – мікросхема з двома незалежними компараторами напруги в корпусі DIP8 (PDIP-8). За datasheet Texas Instruments вона працює від одного джерела живлення 2…30 В (версія LM393 без B), абсолютний максимум напруги живлення – 36 В. Вихід типу відкритий колектор, сумісний з TTL, MOS і CMOS. Напруга зміщення входу – 2 мВ типово і 5 мВ максимум при Vcc 5…30 В, Ta 25 °C. Струм споживання обох компараторів – 0,45 мА типово при Vcc 5 В, без навантаження, Ta 25 °C. Час відгуку – 1,3 мкс типово, робочий діапазон температур – 0…70 °C.
Як підібрати заміну: збігатися мають корпус DIP8 і розпіновка, а також діапазон живлення і температур. У datasheet Texas Instruments для сімейства названі LM393A, LM393B, LM293, LM193 і LM2903, але їхні межі напруги й температур можуть відрізнятися від LM393 без B, тому звіряйте їх з документацією. Замовлення відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Прилади автоматизації та керування
- Блоки живлення
- Електроприводи
- Побутова техніка
Чим замінити LM393?
Дивіться варіанти з того самого сімейства: LM393A, LM393B, LM293, LM193, LM2903. Корпус має бути DIP8 з тією самою розпіновкою, а діапазон живлення й температур треба звірити з datasheet.
Як перевірити LM393 у схемі?
Подайте живлення в діапазоні 2...30 В і змініть напругу між входами компаратора: вихід із відкритим колектором має перемикатися.
Чи підходить LM393 для живлення від одного джерела?
Так. За datasheet два компаратори працюють від одного джерела живлення 2...30 В, а вхідний діапазон синфазної напруги включає землю.
Чим LM393N відрізняється від LM393P?
Обидва позначення стосуються корпусу DIP8 і зазначені в назві товару. Параметри для цієї картки взято з datasheet Texas Instruments на LM393.
Документація виробника: SLCS005AH LM393B, LM2903B, LM193, LM293, LM293A, LM393, LM393A, LM2903, LM2903V Dual Comparators.
Параметри наведено за datasheet Texas Instruments на LM393.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
