Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SOT23-6 |

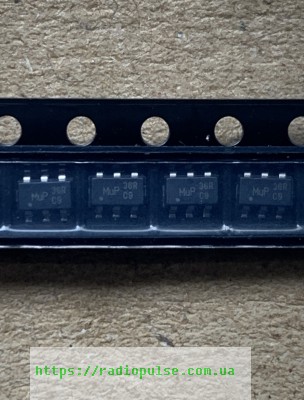

Мікросхема LD7536RGL ( LD7536 ) , sot23-6
47,00 ₴
1 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
1 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
LD7536RGL (LD7536) – ШІМ-контролер струмового режиму Leadtrend Technology у корпусі SOT-23-6 для імпульсних AC/DC адаптерів і зарядних пристроїв.
| Параметр | Значення |
|---|---|
| Корпус | SOT23-6 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Leadtrend Technology |
| Корпус | SOT23-6 |
| Напруга живлення Vcc (робоча) | 10–24 В |
| Напруга живлення Vcc (макс.) | 29 В |
| Частота перемикання | 65 (60–70) кГц при TA 25 °C, Vcc 15 В |
| Макс. коефіцієнт заповнення | 75 % |
| Струм драйвера затвора | 300 мА |
| Робоча температура переходу | -40…125 °C |
LD7536RGL (LD7536) – ШІМ-контролер струмового режиму із зеленим режимом, внутрішньою модуляцією частоти (frequency swapping) і захистами OLP, OVP, OTP. Виробник – Leadtrend Technology. Робоча напруга живлення Vcc 10–24 В, максимум 29 В. Частота перемикання 65 (60–70) кГц при TA 25 °C і Vcc 15 В, у зеленому режимі 22–25 кГц. Максимальний коефіцієнт заповнення 75 %, час блокування переднього фронту 230 нс, поріг OLP 4,5 (4,3–4,7) В із затримкою 65 (55–75) мс. Струм драйвера затвора – до 300 мА. Робочий діапазон температури переходу -40…125 °C, максимальна Tj 150 °C. Корпус SOT-26 (SOT-23-6), 6 виводів.
Це нова деталь. Щоб підібрати заміну, порівняйте корпус і розпіновку, напругу живлення Vcc, частоту перемикання та набір захистів із даташитом. У документації виробника згадано також версію LD7536RGN; перед покупкою звіряйте документацію на обидві деталі. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Імпульсні AC/DC адаптери та зарядні пристрої
- Імпульсні блоки живлення відкритого типу
Чим замінити LD7536RGL?
У документації виробника згадано версію LD7536RGN. Перед заміною порівняйте корпус SOT-23-6, розпіновку, Vcc і частоту перемикання за даташитом.
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Яка робоча напруга живлення Vcc?
Рекомендована робоча напруга Vcc – 10–24 В, абсолютний максимум – 29 В.
Які захисти є в мікросхемі?
Захист від перевантаження OLP, від перенапруги OVP і від перегріву OTP. Поріг OLP – 4,5 (4,3–4,7) В із затримкою 65 (55–75) мс.
Документація виробника: LD7536RGL (Leadtrend).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
