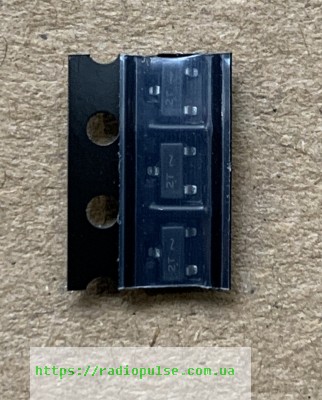

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SOT-23 |
Транзистор MMBT4403 , sot23
6,58 ₴
41 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
41 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
MMBT4403 – біполярний PNP-транзистор малої потужності в корпусі SOT23 для підсилення середньої потужності та перемикання.
| Параметр | Значення |
|---|---|
| Корпус | SOT-23 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | PNP |
| Напруга Vceo | -40 В (TA 25 °C) |
| Напруга Vcbo | -40 В (TA 25 °C) |
| Напруга Vebo | -6 В (TA 25 °C) |
| Струм колектора Ic | -600 мА (TA 25 °C) |
| Імпульсний струм Icm | -1 А (TA 25 °C) |
| Потужність Pd | 310 мВт (TA 25 °C, мінімальний майданчик 1 oz Cu на FR4); 350 мВт на майданчику 15×15 мм |
| hFE | 100–300 (Ic = -150 мА, Vce = -2 В) |
| Vce(sat) макс | -0.40 В (Ic = -150 мА, Ib = -15 мА) |
| Гранична частота fT (мін) | 200 МГц (Vce = -10 В, Ic = -20 мА, f = 100 МГц) |
| Температури Tj, Tstg | -55…+150 °C |
| Корпус | SOT-23 |
MMBT4403 – біполярний транзистор PNP у корпусі SOT23. За datasheet Diodes Incorporated (DS30058) напруга колектор-емітер Vceo дорівнює -40 В, колектор-база Vcbo – -40 В, емітер-база Vebo – -6 В (усе при TA 25 °C). Постійний струм колектора Ic – -600 мА, імпульсний Icm – -1 А. Розсіювана потужність Pd – 310 мВт на мінімальному майданчику 1 oz Cu на FR4 та 350 мВт на майданчику 15×15 мм. Коефіцієнт підсилення hFE при Ic = -150 мА і Vce = -2 В – від 100 до 300. Напруга насичення Vce(sat) не більше -0.40 В при Ic = -150 мА і Ib = -15 мА. Гранична частота fT не нижче 200 МГц при Vce = -10 В, Ic = -20 мА, f = 100 МГц. Робочий діапазон температур Tj, Tstg – -55…+150 °C.
Як підібрати заміну: дивіться тип провідності (PNP), корпус SOT23, Vceo, Ic та Pd, а також hFE і fT, якщо схема працює на швидких ключах. Комплементарна пара за datasheet Diodes – MMBT4401 (NPN, є в нашому каталозі). Перед покупкою порівняйте розпіновку зі своєю платою. Доставка по Україні Новою Поштою з Запоріжжя, відправка в день оплати або наступного дня.
Де застосовують
- Підсилення середньої потужності та перемикання
Чим замінити MMBT4403?
Потрібен PNP-транзистор у корпусі SOT23 з Vceo не менше -40 В, Ic не менше -600 мА та Pd не менше 310 мВт. Перед заміною порівняйте datasheet, особливо hFE і fT.
Це PNP чи NPN?
PNP. Комплементарний NPN за datasheet Diodes – MMBT4401.
Чому напруги і струми зі знаком мінус?
Це PNP-транзистор: у datasheet його напруги й струми колектора вказані від’ємними.
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Документація виробника: DS30058 Rev. 15-2, MMBT4403 40V PNP SMALL-SIGNAL TRANSISTOR IN SOT23.
Параметри наведено за datasheet Diodes Incorporated (DS30058).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
