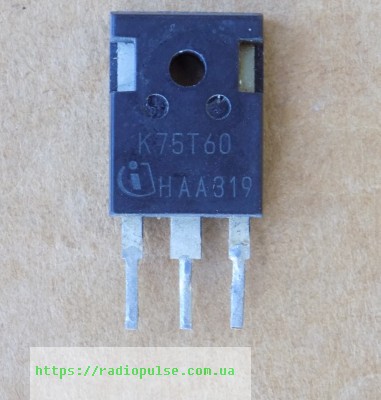

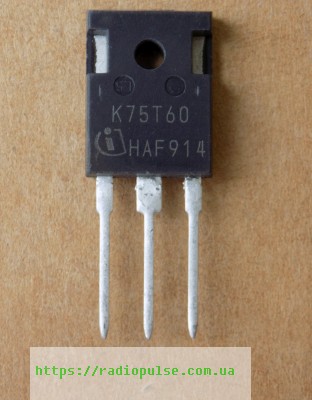

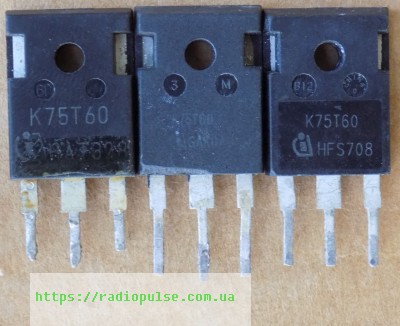

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.
IGBT-транзистор K75T60 оригінал демонтаж б/в( K75T60A , IKW75N60TA , IKW75N60T ) , TO247
188,00 ₴
2 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
2 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
K75T60 – IGBT-транзистор Infineon з антипаралельним діодом у корпусі TO-247. Оригінал, демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Infineon |
| Корпус | TO-247 |
| Напруга Vces | 600 В (VGE = 0 В, IC = 0,2 мА, Tj 25 °C) |
| Струм Ic (105 °C) | 75 А (TC = 105 °C) |
| Імпульсний струм Ic | 225 А |
| Vce(sat) | 1,5 В тип., 2,0 В макс. (VGE = 15 В, IC = 75 А, Tj 25 °C) |
| Потужність Ptot | 428 Вт (TC = 25 °C) |
| Вхідна ємність Cies | 4620 пФ (Vce 25 В, f 1 МГц) |
| Діод | є, антипаралельний Emitter Controlled HE |
| Температура переходу Tj | −40…+175 °C |
| Стан | Оригінал, демонтаж б/в |
K75T60 – IGBT-транзистор Infineon у корпусі TO-247 (PG-TO247-3) з антипаралельним діодом. За даташитом IKW75N60TA: напруга колектор–емітер Vces 600 В (VGE = 0 В, IC = 0,2 мА, Tj 25 °C), струм колектора 75 А при TC = 105 °C, імпульсний струм 225 А. Vce(sat) 1,5 В типово, 2,0 В максимум (VGE = 15 В, IC = 75 А, Tj 25 °C). Вхідна ємність Cies типово 4620 пФ (Vce 25 В, f 1 МГц). Потужність розсіювання 428 Вт при TC = 25 °C, робоча температура переходу −40…+175 °C. Транзистор зроблено за технологією TRENCHSTOP і Fieldstop, він відповідає AEC-Q101.
Оригінал, демонтаж б/в – деталь знята з плати, інженер перевіряє її тестером на пробій та обрив виводів. У назві вказано також позначення K75T60A, IKW75N60TA і IKW75N60T. Щоб підібрати заміну, порівняйте з даташитом Vces, струм при 105 °C, Vce(sat), наявність діода та корпус TO-247. Заряд затвора Qg 470 нКл (VCC = 480 В, IC = 75 А, VGE = 15 В) важливий для вибору драйвера.
Де застосовують
- Перетворювачі DC/AC для автомобільної електроніки (з datasheet).
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Чим замінити K75T60?
У назві вказано позначення K75T60A, IKW75N60TA і IKW75N60T. Для іншої заміни порівняйте з даташитом Vces 600 В, струм 75 А при TC = 105 °C, Vce(sat), наявність діода та корпус TO-247. Взаємозамінність перевіряйте самостійно.
Чи є в транзисторі вбудований діод?
Так, антипаралельний діод Emitter Controlled HE: м’який і швидкий. Пряма напруга Vf 1,65 В типово при IF = 75 А, VGE = 0 В, Tj 25 °C.
Як швидко транзистор вимикається?
Час спаду tf 35 нс при Tj 25 °C, VCC = 400 В, IC = 75 А, RG = 5 Ом. Енергія вимкнення Eoff 2,5 мДж за тих самих умов.
Документація виробника: IKW75N60TA (Infineon).
Документ – на IKW75N60TA (маркування K75T60A); чим відрізняється IKW75N60T без літери A, з документа не видно.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
