Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |

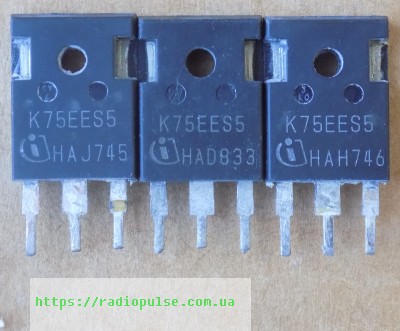

Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

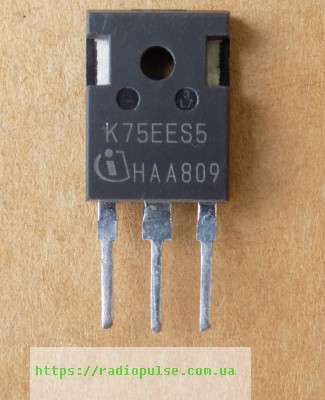

IGBT-транзистор K75EES5 ( IKW75N65ES5 ) оригінал демонтаж б/в (заміна для K75EEL5 , IKW75N65EL5 , G75EH5 , IGW75N65H5 ), TO247
345,92 ₴
17 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
17 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

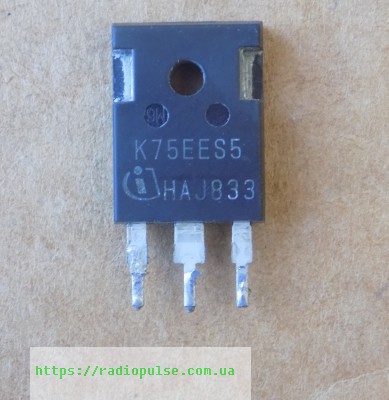

IGBT-транзистор K75EES5 (IKW75N65ES5) Infineon з вбудованим діодом у корпусі TO-247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Infineon |
| Тип | IGBT з діодом (TRENCHSTOP 5, RAPID 1) |
| Напруга Vces | 650 В при Tvj 25 °C |
| Номінальний струм Ic | 75 А |
| Vce(sat) | 1,42 В (тип.), 1,75 В (макс.) при Vge 15 В, Ic 75 А, Tvj 25 °C |
| Vge(th) | 3,2–4,8 В (тип. 4,0 В) при Ic 0,75 мА, Vce = Vge |
| Заряд затвора Qg | 164 нКл при Vcc 520 В, Ic 75 А, Vge 15 В |
| Потужність Ptot | 395 Вт при Tc 25 °C |
| Макс. температура переходу | 175 °C |
| Тепловий опір перехід-корпус | 0,38 К/Вт |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
IKW75N65ES5 (маркування K75EES5) – IGBT-транзистор Infineon серії TRENCHSTOP 5 з вбудованим діодом RAPID 1 на повний номінальний струм, корпус PG-TO247-3. Напруга колектор-емітер Vces – 650 В при Tvj 25 °C, номінальний струм Ic – 75 А. Напруга насичення Vce(sat) типово 1,42 В при Vge 15 В, Ic 75 А, Tvj 25 °C. Заряд затвора Qg – 164 нКл при Vcc 520 В, Ic 75 А, Vge 15 В. Ptot – 395 Вт при Tc 25 °C, максимальна температура переходу – 175 °C. Виробник призначає його для резонансних перетворювачів, ДБЖ, зварювальних перетворювачів і схем із середньою та високою частотою перемикання.
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. K75EES5 може замінити K75EEL5, IKW75N65EL5, G75EH5 та IGW75N65H5; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Резонансні перетворювачі
- Джерела безперебійного живлення
- Зварювальні перетворювачі
- Перетворювачі із середньою й високою частотою перемикання
Чим замінити IKW75N65ES5?
Підбирайте за datasheet: корпус TO-247, Vces не нижче 650 В, вбудований діод, порівнянні Vce(sat) і заряд затвора Qg. Якщо Qg суттєво відрізняється, перевірте драйвер затвора.
Яку деталь може замінити K75EES5?
Згідно з назвою товару, K75EES5 може замінити K75EEL5, IKW75N65EL5, G75EH5 та IGW75N65H5. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Чи є в IKW75N65ES5 вбудований діод?
Так, вбудований діод RAPID 1 розрахований на повний номінальний струм. Пряма напруга діода Vf типово 1,50 В при If 75 А, Vge 0 В, Tvj 25 °C.
Документація виробника: IKW75N65ES5 Datasheet Rev.2.2.
Datasheet Infineon Rev.2.2 знайдено; другого джерела немає.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
