Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

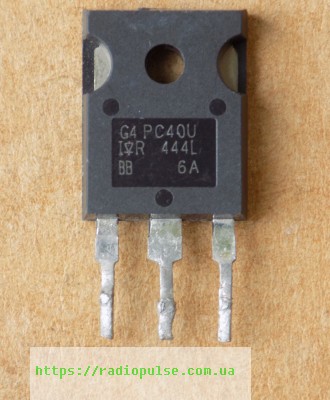

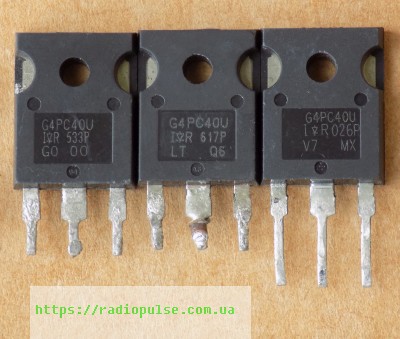

IGBT-транзистор IRG4PC40U ( G4PC40U ) оригінал демонтаж б/в, TO247
216,20 ₴
10 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
10 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IRG4PC40U (G4PC40U) – IGBT-транзистор Infineon (International Rectifier) на 600 В у корпусі TO-247AC для високочастотних перетворювачів. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Infineon (International Rectifier) |
| Корпус | TO-247 |
| Напруга Vces | 600 В (VGE = 0 В, IC = 250 мкА) |
| Струм Ic (TC = 25 °C) | 40 А |
| Струм Ic (TC = 100 °C) | 20 А |
| Імпульсний струм | 160 А |
| Vce(on) | 1,72 В тип., 2,1 В макс. (VGE = 15 В, IC = 20 А, Tj 25 °C) |
| Розсіювана потужність Pd | 160 Вт (TC = 25 °C) |
| Макс. температура переходу | 150 °C |
| Заряд затвора Qg | 100 нКл тип. (IC = 20 А, VCC = 400 В, VGE = 15 В) |
| Вхідна ємність Cies | 2100 пФ (Vce 30 В, f 1 МГц) |
| Стан | Оригінал, демонтаж б/в |
IRG4PC40U (G4PC40U) – UltraFast IGBT 4-го покоління від Infineon (International Rectifier) у корпусі TO-247AC. Напруга колектор–емітер Vces – 600 В (VGE = 0 В, IC = 250 мкА). Струм колектора Ic – 40 А при TC = 25 °C і 20 А при TC = 100 °C, імпульсний – 160 А. Напруга насичення Vce(on) – 1,72 В (тип.), 2,1 В (макс.) при VGE = 15 В, IC = 20 А, Tj 25 °C. Розсіювана потужність – 160 Вт при TC = 25 °C (65 Вт при TC = 100 °C), максимальна температура переходу – 150 °C. Заряд затвора Qg – 100 нКл (тип.), 150 нКл (макс.) при IC = 20 А, VCC = 400 В, VGE = 15 В. Вхідна ємність Cies типово 2100 пФ (Vce 30 В, f 1 МГц).
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Підбираючи заміну, дивіться на корпус TO-247AC, напругу 600 В, струм при TC = 100 °C, напругу насичення і заряд затвора: від нього залежить навантаження на драйвер. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- UltraFast IGBT 4-го покоління для високих частот: 8–40 кГц у жорсткому перемиканні, понад 200 кГц у резонансному режимі.
- Задуманий як «drop-in» заміна IGBT 3-го покоління IR.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
На яких частотах працює IRG4PC40U?
За даташитом: 8–40 кГц у жорсткому перемиканні та понад 200 кГц у резонансному режимі.
Чим замінити IRG4PC40U?
Шукайте IGBT у корпусі TO-247AC з Vces не нижче 600 В і струмом при TC = 100 °C не менше ніж у цього (20 А). Порівняйте Vce(on) і заряд затвора Qg, а взаємозамінність перевіряйте за datasheet.
Який струм витримує IRG4PC40U?
40 А при TC = 25 °C і 20 А при TC = 100 °C; імпульсний струм – 160 А.
Документація виробника: IRG4PC40UPBF (Infineon Technologies).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
Запитати інженераЗ цим товаром купляють
