Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

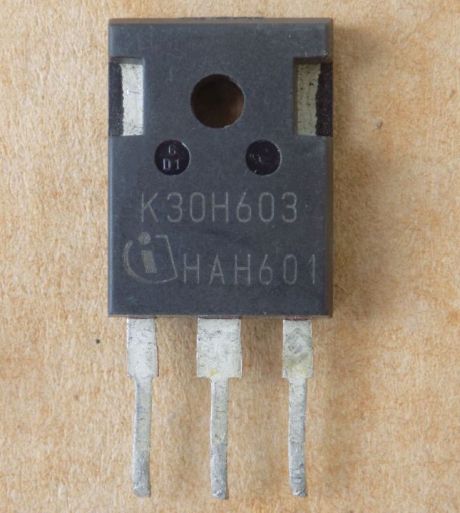

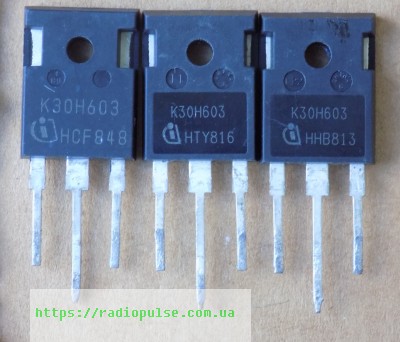

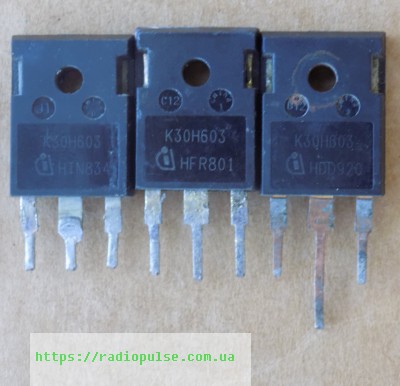

IGBT-транзистор K30H603 (IKW30N60H3) оригінал демонтаж б/в , TO247
133,48 ₴
19 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
19 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
K30H603 (IKW30N60H3) – IGBT-транзистор Infineon з антипаралельним діодом, 600 В, корпус TO-247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Infineon |
| Напруга Vces | 600 В (Tvj 25 °C) |
| Струм Ic | 60 А (Tc 25 °C), 30 А (Tc 100 °C) |
| Vce(sat) | 1,95 В тип., 2,40 В макс. (Vge 15 В, Ic 30 А, Tvj 25 °C) |
| Діод Vf | 1,65 В тип. (If 15 А, Tvj 25 °C) |
| Заряд затвора Qg | 165 нКл (Vcc 480 В, Ic 30 А, Vge 15 В) |
| Потужність Ptot | 187 Вт (Tc 25 °C) |
| Макс. температура переходу | 175 °C |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
IKW30N60H3 (у назві товару – K30H603) – швидкий IGBT-транзистор Infineon з антипаралельним діодом, серія High speed DuoPack, технологія Trench and Fieldstop, корпус TO-247. Напруга колектор-емітер Vces – 600 В при Tvj 25 °C. Струм колектора Ic – 60 А при Tc 25 °C (обмежено максимальною температурою переходу) і 30 А при Tc 100 °C. Напруга насичення Vce(sat) – 1,95 В типово, 2,40 В максимум при Vge 15 В, Ic 30 А, Tvj 25 °C. Діод: If 30 А при Tc 25 °C і 15 А при Tc 100 °C, Vf 1,65 В типово при If 15 А. Максимальна температура переходу – 175 °C, витримка короткого замикання – 5 мкс.
Оригінал, демонтаж б/в – деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Це одна конкретна позиція. Підбираючи заміну, порівнюйте Vces, Ic при 100 °C, Vce(sat), наявність діода і корпус TO-247, а також заряд затвора Qg 165 нКл при Vcc 480 В, Ic 30 А, Vge 15 В: від нього залежить навантаження на драйвер. Відправка Новою Поштою з Запоріжжя в день оплати або наступного дня.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів.
Чим замінити K30H603 (IKW30N60H3)?
Потрібен IGBT з діодом у корпусі TO-247, з Vces не нижче 600 В і Ic при 100 °C не нижче 30 А, з подібною Vce(sat) і Qg. Порівнюйте за datasheet.
Чи є в транзисторі вбудований діод?
Так, це DuoPack: всередині антипаралельний діод. Його струм If – 30 А при Tc 25 °C і 15 А при Tc 100 °C, час зворотного відновлення trr 38 нс при Vr 400 В, If 15 А, diF/dt 1000 А/мкс.
Яку напругу на затворі подавати?
Напруга затвор-емітер Vge допускається ±20 В. Значення Vce(sat) в datasheet наведені при Vge 15 В. Поріг відкривання Vge(th) – 4,1 В мінімум, 5,1 В типово, 5,7 В максимум при Ic 0,43 мА.
Документація виробника: IKW30N60H3 Datasheet, Rev. 2.2.
Параметри наведено за datasheet Infineon IKW30N60H3, Rev. 2.2.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
