Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

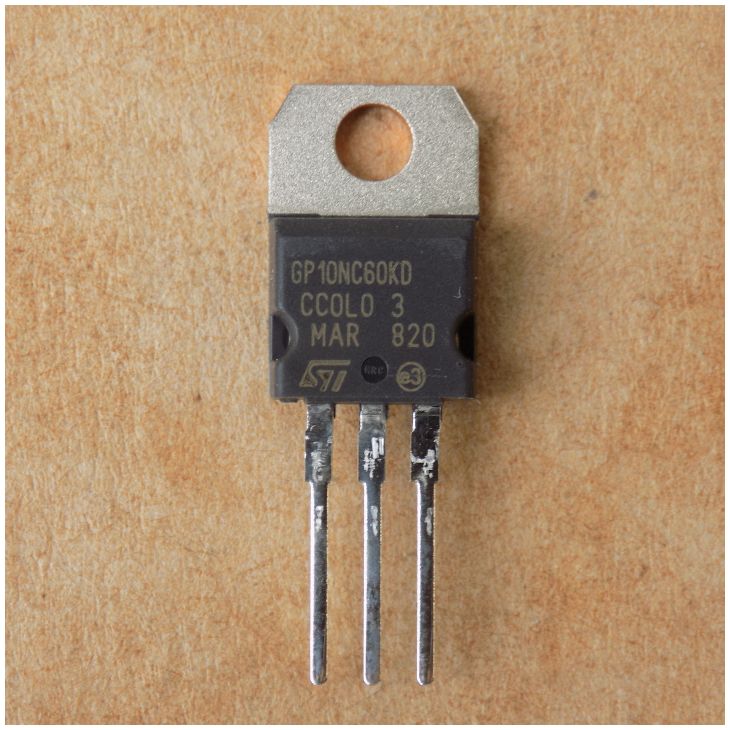

IGBT-транзистор GP10NC60KD ( STGP10NC60KD ) оригінал (Заміна для IRGB6B60KD , GB6B60KD , IRG4BC20UD ), TO220
156,04 ₴
13 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
13 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IGBT-транзистор GP10NC60KD (STGP10NC60KD) STMicroelectronics зі вбудованим швидким діодом у корпусі TO-220. Оригінал, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | STMicroelectronics |
| Напруга Vces | 600 В |
| Струм Ic (TC = 25 °C) | 20 А |
| Струм Ic (TC = 100 °C) | 10 А |
| Vce(sat) (VGE = 15 В, IC = 5 А, TC = 25 °C, тип.) | 2,2 В |
| Потужність Ptot (TC = 25 °C) | 65 Вт |
| Вхідна ємність Cies | 380 пФ (Vce 25 В, f 1 МГц) |
| Діод | є |
| Корпус | TO-220 |
| Стан | Оригінал |
GP10NC60KD (STGP10NC60KD) – IGBT-транзистор STMicroelectronics з вбудованим антипаралельним діодом у корпусі TO-220. Напруга колектор-емітер Vces – 600 В при VGE = 0 В. Струм колектора Ic – 20 А при TC = 25 °C і 10 А при TC = 100 °C. Напруга насичення Vce(sat) типово 2,2 В при VGE = 15 В, IC = 5 А, TC = 25 °C (макс. 2,5 В). Заряд затвора Qg – 19 нКл при VCC = 390 В, IC = 5 А. Вхідна ємність Cies типово 380 пФ (Vce 25 В, f 1 МГц). Час спаду tf – 82 нс при 25 °C, VCC = 390 В, IC = 5 А, RG = 10 Ом. Потужність розсіювання Ptot – 65 Вт при TC = 25 °C, максимальна температура переходу – 150 °C.
Оригінал, не демонтаж. Назва товару вказує: GP10NC60KD може замінити IRGB6B60KD, GB6B60KD та IRG4BC20UD; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Прямі заміни за даними виробника: STGB10NC60KDT4, STGD10NC60KDT4, STGF10NC60KD. Під час підбору порівнюйте Vces, Ic при 100 °C, Vce(sat), наявність діода та корпус. Відправка в день оплати або наступного дня, Нова Пошта.
Де застосовують
- Високочастотне керування двигунами, SMPS і PFC (жорстке та резонансне перемикання), приводи двигунів.
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| YGP20N65T2 | Vces 650 ≥ 600, Ic(100 °C) 20 ≥ 0.8×10 = 8, діод є в обох, корпус TO-220 = TO-220 | Перевірте драйвер затвора і Vce(sat) за datasheet. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити GP10NC60KD?
З нашого каталогу за правилом підбору підходить YGP20N65T2 у TO-220. За даними виробника прямі заміни – STGB10NC60KDT4, STGD10NC60KDT4, STGF10NC60KD. Перевіряйте корпус і драйвер затвора.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи є в транзисторі вбудований діод?
Так, дуже м'який швидкий антипаралельний діод. Пряма напруга діода Vf – 2 В при IF = 5 А, TJ = 25 °C (тип.).
Яку стійкість до короткого замикання має GP10NC60KD?
10 мкс при VCE = 0,5 VCES, TJ = 125 °C, RG = 10 Ом, VGE = 12 В.
Документація виробника: STGP10NC60KD, DS4320 Rev 9 (STMicroelectronics).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
