Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
| Стан | Оригінал |
IGBT-транзистор 40WR21 ( GT40WR21 ) оригінал, TO-3P (1800V,40A)
564,00 ₴
4 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
4 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

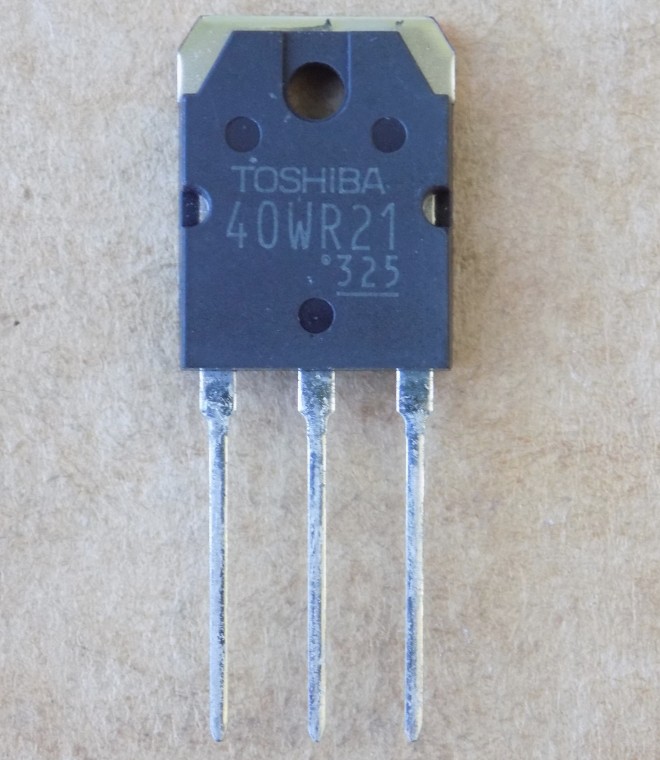

IGBT-транзистор Toshiba GT40WR21 (40WR21), корпус TO-3P(N), струм колектора 40 А, вбудований зворотний діод. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
| Корпус (докладно) | TO-3P(N) |
| Струм колектора Ic | 40 А (постійний, макс.) |
| Час спаду tf | 150 нс (Ic=40 А, тип.) |
| Час відновлення вбудованого діода trr | 1000 нс (If=15 А, тип.) |
| Максимальна температура переходу Tj | 175 °C (макс.) |
| Розсіювана потужність Pd | 375 Вт (Tc 25 °C) |
| Стан | Оригінал |
GT40WR21 (40WR21) – IGBT-транзистор Toshiba 6.5-го покоління з вбудованим зворотним діодом (RC-IGBT), у корпусі TO-3P(N). Максимальна напруга Vces – 1800 В, струм колектора Ic – 40 А (постійний, за таблицею граничних режимів). Напруга насичення Vce(sat) – 2,9 В типово при Ic=40 А. Час спаду tf – 150 нс при Ic=40 А. Вбудований діод має час відновлення trr 1000 нс при If=15 А. Максимальна температура переходу Tj – 175 °C, розсіювана потужність Pd – 375 Вт при Tc 25 °C.
У продажу – оригінал. Перед встановленням звіряйте маркування GT40WR21 на корпусі. Серед транзисторів цієї категорії в нашому каталозі підтвердженого за характеристиками аналога такого класу напруги немає.
Де застосовують
- Перетворювачі з резонансним перемиканням напруги (Voltage-Resonant Inverter Switching Applications)
Чим замінити 40WR21, якщо немає в наявності?
Серед транзисторів цієї категорії в каталозі немає товару з підтвердженим класом напруги, порівнянним із GT40WR21, тому пряму заміну за характеристиками підібрати неможливо – зверніться до продавця для консультації.
Яка максимальна напруга Vces у 40WR21?
1800 В – за таблицею граничних режимів у даташиті Toshiba (Rev. 3.0, 2018-04-23).
Чи підходить 40WR21 для резонансного перетворювача?
Так, за даними виробника деталь призначена саме для застосувань з резонансним перемиканням напруги.
Як перевірити 40WR21 мультиметром перед встановленням?
У режимі перевірки діода виміряйте падіння напруги між колектором і емітером у прямому й зворотному напрямку та опір затвор-емітер (має бути розімкнено); показання поза нормою або коротке замикання свідчать про пробій.
Документація виробника: GT40WR21 Datasheet, Rev.3.0.
Даташит Toshiba Rev. 3.0: Vces 1800 В, Ic (DC) 40 А, Pc 375 Вт при Tc 25 °C, Tj 175 °C, Vce(sat) 2,9 В тип. при Ic=40 А. Інші значення Vces і Vce(sat) з дистриб'юторських карток не використані.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
