Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

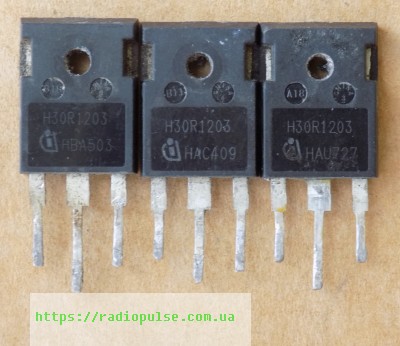

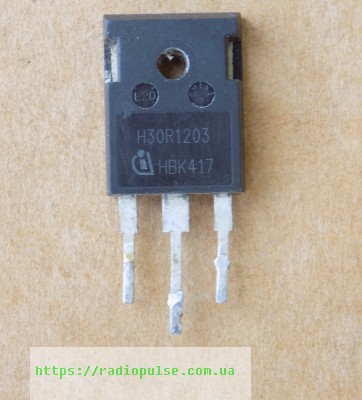

IGBT-транзистор H30R1203 ( IHW30N120R3 ) оригінал демонтаж б/в, TO247
225,60 ₴
9 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
9 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
H30R1203 (IHW30N120R3) – зворотно-провідний IGBT Infineon для резонансних схем, корпус TO247. Оригінал, демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Infineon |
| Тип | IGBT зворотно-провідний, N-канал |
| Напруга Vce | 1200 В |
| Струм Ic (Tc 25 °C) | 60 А |
| Струм Ic (Tc 100 °C) | 30 А |
| Vce(sat) тип. | 1.55 В (Vge 15 В, Ic 30 А, Tvj 25 °C) |
| Потужність Ptot (Tc 25 °C) | 349 Вт |
| Температура переходу Tvj макс. | 175 °C |
| Заряд затвора Qg | 263 нКл (Vcc 960 В, Ic 30 А, Vge 15 В) |
| Вхідна ємність Cies | 2038 пФ |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
H30R1203 – маркування IGBT Infineon IHW30N120R3, зворотно-провідного (reverse conducting) з серії Resonant Switching, N-канал. У корпусі є монолітний діод з низькою Vf для м'якої комутації. Напруга Vce – 1200 В. Струм колектора Ic – 60 А при Tc 25 °C (обмежено Tvjmax) і 30 А при Tc 100 °C. Напруга насичення Vce(sat) – 1.55 В (тип.), 1.75 В (макс.) при Vge 15 В, Ic 30 А, Tvj 25 °C. Vf вбудованого діода – 1.60 В (тип.) при Vge 0 В, If 30 А. Ptot – 349 Вт при Tc 25 °C і 175 Вт при Tc 100 °C, Tvj макс. – 175 °C. Заряд затвора Qg – 263 нКл (Vcc 960 В, Ic 30 А, Vge 15 В). Вхідна ємність Cies типово 2038 пФ.
Оригінал, демонтаж б/в – деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Корпус PG-TO247-3: 1 – затвор, 2 і тильна сторона – колектор, 3 – емітер. IHW30N120R3 – повний номер тієї самої деталі.
Де застосовують
- Індукційні плити
- Інверторні мікрохвильові печі
- Резонансні перетворювачі
- Схеми м'якого перемикання (soft switching)
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Чи підходить H30R1203 для індукційної плити?
За datasheet Infineon, серія призначена для індукційних плит, інверторних мікрохвильових печей і резонансних перетворювачів. Перед заміною звірте напругу й струм з оригіналом.
Чим замінити H30R1203?
Аналоги в каталозі не підібрані. Шукайте IGBT з тим самим корпусом TO247 і розпіновкою, зі вбудованим діодом, Vce не менше 1200 В і Ic при 100 °C не менше 30 А.
Чи є в H30R1203 вбудований діод?
Так, монолітний діод з низькою Vf, призначений для м'якої комутації. Vf – 1.60 В (тип.) при If 30 А, Vge 0 В, Tvj 25 °C.
Документація виробника: IHW30N120R3 Datasheet Rev.2.3.
Параметри наведено за datasheet Infineon IHW30N120R3 (копія документа).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
