Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

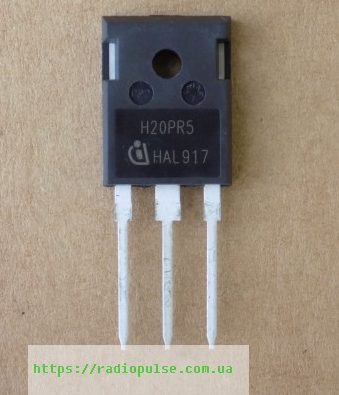

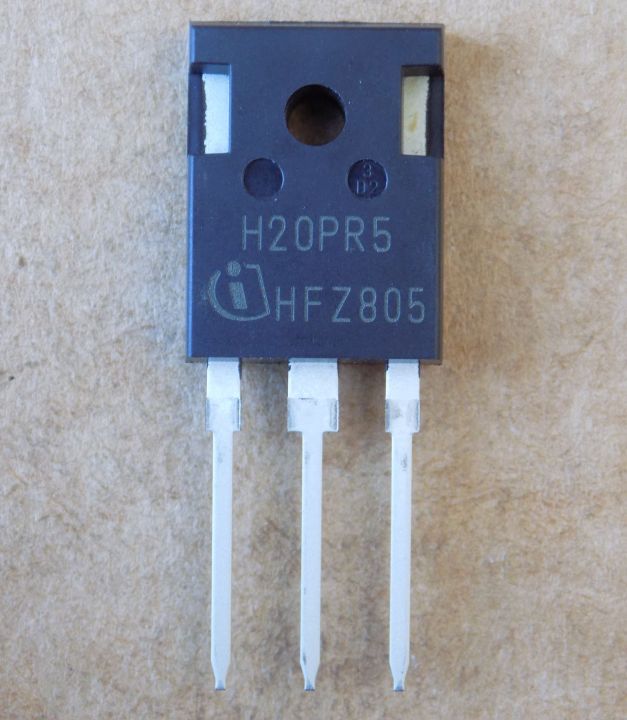

IGBT-транзистор H20PR5 ( IHW20N135R5 ) оригінал (1350V,40A) , TO-247
216,20 ₴
6 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
6 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IGBT-транзистор на 1350 В, струм колектора 40 А (25 °C) / 20 А (100 °C), корпус TO-247. Оригінал, новий.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vces | 1350 В |
| Струм колектора Ic (25 °C) | 40 А |
| Струм колектора Ic (100 °C) | 20 А |
| Напруга насичення Vce(sat) | 1.65 В (Tvj=25 °C) |
| Втрати вимкнення Eoff | 0.95 мДж (жорстке перемикання) |
| Максимальна температура переходу Tj | 175 °C |
| Корпус | TO-247 |
| Стан | Оригінал |
H20PR5 (IHW20N135R5) – IGBT-транзистор виробника Infineon Technologies у корпусі TO-247 (PG-TO247-3), з вбудованим діодом (reverse conducting). Напруга колектор-емітер Vces – 1350 В. Струм колектора Ic – 40 А при Tc=25 °C і 20 А при Tc=100 °C. Напруга насичення Vce(sat) – 1.65 В при Tvj=25 °C. Втрати вимкнення Eoff – 0.95 мДж (жорстке перемикання). Максимальна температура переходу Tj – 175 °C.
Товар оригінал, новий, не демонтаж. Перед відправкою перевіряємо деталь на відповідність заявленим параметрам. Повний PDF-даташит виробника прочитати не вдалося, тому частину параметрів узято з короткого опису на сторінці товару Infineon без номера сторінки документа. Серед товарів у наявності в нашому каталозі немає IGBT з підтвердженими параметрами на клас напруги 1350 В і той самий корпус TO-247, тому пряму заміну за фактами зараз підібрати неможливо – за потреби звертайтесь до продавця для підбору за наявністю.
Де застосовують
- Силові перетворювачі – за категорією IGBT-транзистори
Чим замінити H20PR5 (IHW20N135R5)?
Прямого аналога з підтвердженими параметрами в нашому каталозі зараз немає: сусідні товари категорії IGBT-транзистори розраховані на нижчу напругу, ніж 1350 В. Зверніться до продавця для підбору за наявністю.
Як перевірити IGBT-транзистор перед встановленням?
Мультиметром у режимі перевірки діода прозвонюють перехід затвор-емітер (має бути розрив) і вбудований діод колектор-емітер (пряме падіння напруги в один бік, розрив у інший). Остаточно справність підтверджує тільки робота в схемі під навантаженням.
Це оригінал чи демонтаж?
Цей товар – оригінал, новий, ще не встановлювався в апаратуру. У каталозі окремо є демонтажна версія цієї ж деталі – знята з плати, перевірена перед відправкою.
На яку напругу розрахований H20PR5?
Напруга колектор-емітер Vces – 1350 В, це визначає застосування деталі у високовольтних колах.
Документація виробника: Infineon-IHW20N135R5-DS-v02_01-EN (за назвою файлу офіційного PDF Infineon).
Повний PDF-даташит Infineon прочитати не вдалося (403 і порожні відповіді дзеркал); параметри Vce(sat), Ic(100°C), Eoff, частота перемикання і Tj узяті з короткого опису офіційної сторінки товару, без номера сторінки документа – менш надійне джерело, ніж пряме читання PDF; статус виробництва (active/eol) не підтверджено.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
