Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |

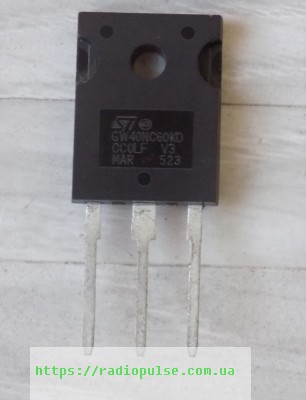

IGBT-транзистор GW40NC60KD ( STGW40NC60KD ) , TO247
197,40 ₴
Немає в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
Немає в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
GW40NC60KD (STGW40NC60KD) – N-канальний IGBT-транзистор з діодом на 600 В, корпус TO-247, для високочастотних інверторів і драйверів двигунів. Нова деталь.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга колектор-емітер Vces | 600 В (Vge = 0) |
| Напруга затвор-емітер Vge | ±20 В |
| Струм колектора Ic | 70 А (Tc 25 °C); 38 А (Tc 100 °C), розрахункові за формулою з документа |
| Імпульсний струм колектора Icp | 220 А (ширина імпульсу обмежена Tj max) |
| Повна розсіювана потужність Ptot | 250 Вт (Tc 25 °C) |
| Повний заряд затвора Qg | 135 нКл (Vce 480 В, Ic 30 А, Vge 15 В) |
| Напруга насичення Vce(sat) | 2.1 В тип. / 2.7 В макс. (Vge 15 В, Ic 30 А, Tc 25 °C); 1.9 В тип. (Tc 125 °C) |
| Порогова напруга затвора Vge(th) | 4.5 / 6.5 В (мін. / макс.; Vce = Vge, Ic 250 мкА) |
| Час спаду струму tf | 87 нс (Vcc 480 В, Ic 30 А, Rg 10 Ом, Vge 15 В, індуктивне навантаження, Tc 25 °C); 130 нс (Tc 125 °C) |
| Втрати вимкнення Eoff | 716 мкДж (Vcc 480 В, Ic 30 А, Rg 10 Ом, Vge 15 В, Tc 25 °C); 1200 мкДж (Tc 125 °C) |
| Час витримки короткого замикання | 10 мкс (Vce = 0,5 V(br)ces, Tj 125 °C, Rg 10 Ом, Vge 12 В) |
| Вбудований діод | є, надшвидкий (ultra fast free-wheeling) |
| Пряма напруга діода Vf | 2.4 В тип. (If 30 А, Tc 25 °C); 1.8 В тип. (Tc 125 °C) |
| Час зворотного відновлення діода trr | 45 нс (If 30 А, Vr 50 В, di/dt 100 А/мкс, Tc 25 °C); 100 нс (Tc 125 °C) |
| Робоча температура переходу Tj | -55…+150 °C |
| Тепловий опір перехід-корпус | 0.5 °C/Вт (IGBT, макс.); діод 1,5 °C/Вт |
| Корпус | TO-247 |
GW40NC60KD – маркування N-канального IGBT-транзистора STGW40NC60KD виробництва STMicroelectronics, з вбудованим надшвидким діодом, корпус TO-247. Напруга колектор-емітер Vces 600 В (Vge = 0). Постійний струм колектора Ic 70 А при Tc 25 °C і 38 А при Tc 100 °C (розрахункові за формулою з документа), імпульсний Icp 220 А. Напруга насичення Vce(sat) 2.1 В типово і 2.7 В макс. при Ic 30 А, Vge 15 В, Tc 25 °C. Повний заряд затвора Qg 135 нКл (Vce 480 В, Ic 30 А, Vge 15 В). Повна розсіювана потужність Ptot 250 Вт при Tc 25 °C. Діод: Vf 2.4 В типово при If 30 А, Tc 25 °C, trr 45 нс (If 30 А, Vr 50 В, di/dt 100 А/мкс, Tc 25 °C).
Нова деталь. Щоб підібрати заміну, порівняйте з datasheet Vces, Ic при Tc 100 °C, Vce(sat) при тому самому струмі, діод і корпус TO-247. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Високочастотні інвертори
- Драйвери двигунів
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Чи GW40NC60KD і STGW40NC60KD – одна й та сама деталь?
GW40NC60KD – маркування на корпусі, STGW40NC60KD – номер з документа STMicroelectronics, за яким наведено параметри.
Чи є в GW40NC60KD вбудований діод?
Так, надшвидкий діод. Vf 2.4 В типово при If 30 А, Tc 25 °C; trr 45 нс (If 30 А, Vr 50 В, di/dt 100 А/мкс, Tc 25 °C).
Чим замінити GW40NC60KD?
Порівняйте з datasheet Vces, Ic при Tc 100 °C, Vce(sat) при Ic 30 А, діод і корпус TO-247. Взаємозамінність перевіряйте самостійно.
Документація виробника: STGW40NC60KD (ST).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
