Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

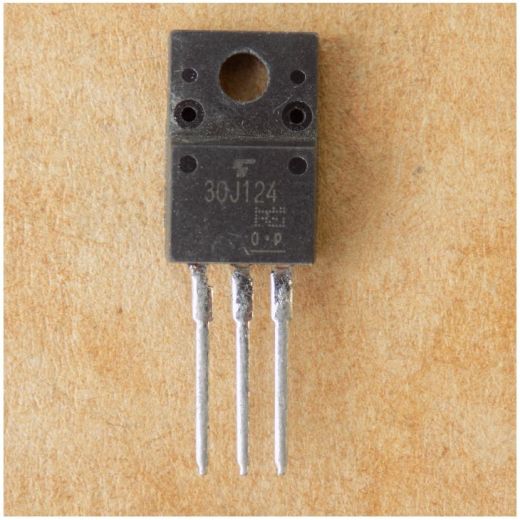

IGBT-транзистор GT30J124 ( 30J124 ) оригінал демонтаж б/в, TO220F ( GT30J122 , 30J122 )
188,00 ₴
Немає в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
Немає в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
GT30J124 (30J124) – IGBT-транзистор Toshiba на 600 В у корпусі TO-220F для резонансних інверторів. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Toshiba |
| Напруга колектор–емітер Vces | 600 В (Ta = 25 °C) |
| Струм колектора Ic (DC) | 30 А (Ta = 25 °C; імпульсний ICP 100 А, 1 мс) |
| Напруга насичення Vce(sat) | 2,1 В тип., 2,8 В макс. (IC = 50 А, VGE = 15 В, Ta = 25 °C) |
| Напруга відсікання VGE(off) | 3,0–6,0 В (IC = 50 мА, VCE = 5 В) |
| Час спаду tf | 0,25 мкс тип., 0,40 мкс макс. (IC = 50 А) |
| Потужність розсіювання Pc | 75 Вт (Tc = 25 °C) |
| Макс. температура переходу Tj | 150 °C |
| Корпус | TO-220F |
| Стан | Оригінал, демонтаж б/в |
GT30J124 (30J124) – IGBT-транзистор Toshiba 4-го покоління для резонансних інверторів, корпус TO-220F. У назві товару вказані також номери GT30J122 та 30J122. Цифри нижче взято з документа Toshiba на GT30J122. Напруга колектор–емітер Vces 600 В (Ta = 25 °C). Струм колектора Ic (DC) 30 А при Ta = 25 °C, імпульсний ICP 100 А (1 мс). Напруга насичення Vce(sat) 2,1 В типово, до 2,8 В максимум (IC = 50 А, VGE = 15 В, Ta = 25 °C). Час спаду tf 0,25 мкс типово, 0,40 мкс максимум (IC = 50 А). Потужність розсіювання 75 Вт при Tc = 25 °C, температура переходу до 150 °C.
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Підбираючи заміну, порівнюйте корпус, напругу Vces, струм Ic і Vce(sat) за однакових умов вимірювання; документ не вказує, чи є вбудований діод, тому звіряйте це з вашою схемою.
Де застосовують
- Резонансні інвертори (current resonance inverter switching)
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Для чого використовують GT30J124?
Це IGBT для резонансних інверторів. Точне призначення у вашому апараті звіряйте зі схемою.
Чим замінити GT30J124?
У назві товару вказані номери GT30J122 та 30J122. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet: корпус TO-220F, Vces, Ic та Vce(sat) мають збігатися.
Чи збігаються параметри з GT30J124?
Цифри на сторінці взято з документа Toshiba на GT30J122, номер GT30J124 у цьому документі не названий. Для відповідальних схем звіряйте параметри з документом на вашу деталь.
Документація виробника: GT30J122 (Toshiba).
Параметри взято з документа Toshiba на GT30J122 (номер з назви товару); номер GT30J124 у документі не названий, тому параметри GT30J124 можуть відрізнятися.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
