Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
| Стан | Оригінал |
IGBT-транзистор GT30J122A ( 30J122A ) оригінал , TO-3P
216,20 ₴
8 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
8 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

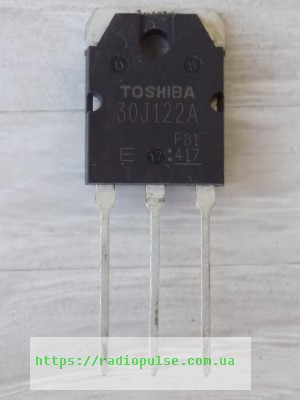

GT30J122A (30J122A) – оригінальний n-канальний IGBT-транзистор Toshiba в корпусі TO-3P(N) для резонансних інверторів і коректорів потужності.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Toshiba |
| Тип | IGBT n-канал |
| Напруга колектор-емітер Vces | 600 В |
| Струм колектора Ic (DC) | 30 А |
| Vce(sat) | 1,7 В (тип.), 2,8 В (макс.) при Ic 50 А, VGE 15 В, Ta 25 °C |
| Напруга відсікання Vge(off) | 3,0–6,0 В при Ic 50 мА, Vce 5 В |
| Час спаду tf | 0,20 мкс (тип.), 0,40 мкс (макс.) при Ic 50 А, Vcc 300 В |
| Потужність розсіювання Pc | 120 Вт |
| Вхідна ємність Cies | 2500 пФ |
| Макс. температура переходу Tj | 150 °C |
| Корпус | TO-3P |
| Корпус (докладно) | TO-3P(N) |
| Стан | Оригінал |
GT30J122A (маркування 30J122A) – n-канальний IGBT-транзистор Toshiba в корпусі TO-3P(N). Напруга колектор-емітер Vces – 600 В, струм колектора Ic (DC) – 30 А. Напруга насичення Vce(sat) – 1,7 В (тип.) і 2,8 В (макс.) при Ic 50 А, VGE 15 В, Ta 25 °C. Напруга відсікання Vge(off) – 3,0–6,0 В при Ic 50 мА, Vce 5 В. Час спаду tf – 0,20 мкс (тип.) і 0,40 мкс (макс.) при Ic 50 А, Vcc 300 В, активне навантаження. Вхідна ємність Cies типово 2500 пФ. Потужність розсіювання Pc – 120 Вт, максимальна температура переходу Tj – 150 °C.
Деталь оригінальна, не демонтаж. Щоб підібрати заміну, порівняйте з цим транзистором Vces, Ic, Vce(sat), корпус і розпіновку, а також час спаду tf, якщо схема працює на високій частоті. Відправляємо Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Резонансні інвертори зі струмовим резонансом (Current-Resonant Inverter Switching)
- Коректори коефіцієнта потужності з частковим перемиканням (Partial-Switching PFC)
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити GT30J122A?
Потрібен n-канальний IGBT у корпусі TO-3P(N) з Vces не нижче 600 В і струмом не меншим за 30 А. Порівняйте також Vce(sat) і час спаду tf за datasheet.
Для яких схем підходить цей IGBT?
За документом виробника – для резонансних інверторів зі струмовим резонансом і коректорів коефіцієнта потужності з частковим перемиканням.
Як перевірити GT30J122A мультиметром?
Перед перевіркою розрядіть затвор. Між колектором і емітером в обох напрямках не повинно бути короткого замикання, а між затвором і рештою виводів – провідності.
Документація виробника: GT30J122A(STA1,E,D (TOSHIBA).
Температура корпусу для Ic і Pc у документі не визначена.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
