Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

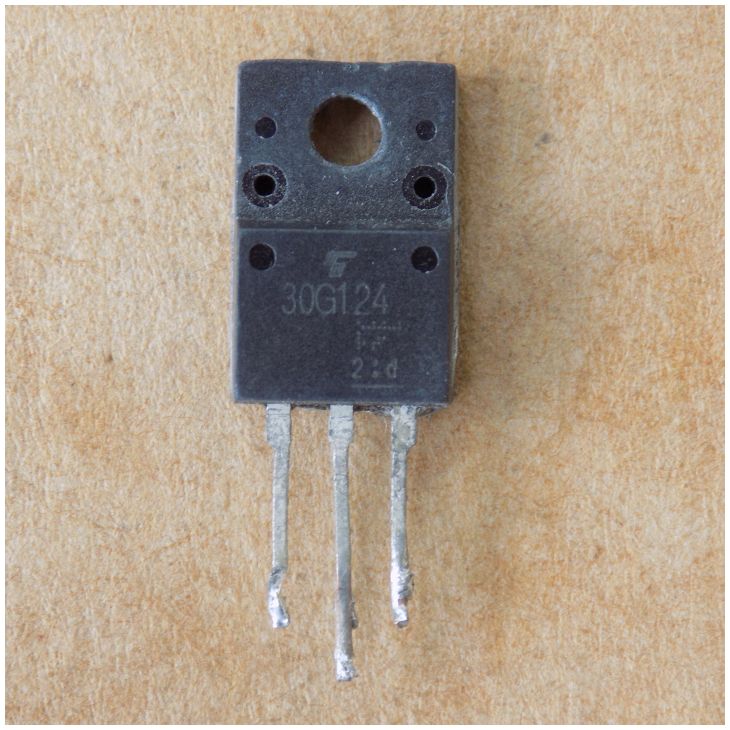

IGBT-транзистор GT30G124 ( 30G124 ) оригінал демонтаж б/в, TO220F
141,00 ₴
10 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
10 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
GT30G124 – IGBT-транзистор 430 В у корпусі TO-220F. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | IGBT-транзистор |
| Напруга Vces | 430 В |
| Напруга насичення Vce(sat), тип. | 2,5 В |
| Вбудований діод | немає |
| Корпус | TO-220F |
| Позначення | 30G124 |
| Стан | Оригінал, демонтаж б/в |
GT30G124 (30G124) – IGBT-транзистор (біполярний транзистор з ізольованим затвором) у корпусі TO-220F. Окремого даташиту на GT30G124 не знайшли, тому параметри наведено за загальним каталогом транзисторів Toshiba: напруга колектор–емітер Vces 430 В, типова напруга насичення Vce(sat) 2,5 В (IC = 120 А, VGE = 15 В), типовий час спаду tf 0,23 мкс. Вбудованого діода за каталогом немає. Струм і потужність каталог дає для корпусу TO-220SIS, тому в картці їх немає.
За каталогом Toshiba GT30G124 призначений для плазмових телевізорів: схеми підтримки розряду, рекуперації енергії та розділення. Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Заміну підбирайте за корпусом TO-220F і розпіновкою, з напругою колектор–емітер не нижче 430 В; струм звіряйте з документацією на ваш пристрій. Перед монтажем звірте маркування 30G124 на корпусі. Відправляємо Новою Поштою по всій Україні в день оплати або наступного дня.
Де застосовують
- плазмові телевізори (PDP)
- схеми підтримки розряду та рекуперації енергії
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Чим замінити GT30G124?
Шукайте IGBT у корпусі TO-220F з тією самою розпіновкою і напругою колектор–емітер не нижче 430 В. Струм звіряйте з документацією на ваш пристрій. Параметри наведено за каталогом Toshiba.
Як перевірити IGBT-транзистор GT30G124?
Мультиметром у режимі перевірки діодів перевірте відсутність пробою між виводами та обриву; повну перевірку робіть у схемі.
Звідки параметри GT30G124?
Окремого даташиту на GT30G124 не знайшли. Параметри взято з рядка GT30G124 у загальному каталозі транзисторів Toshiba. У каталозі тільки основні параметри, тому повної таблиці в картці немає.
Документація виробника: SCE0004K Transistors catalog (Toshiba).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
