| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

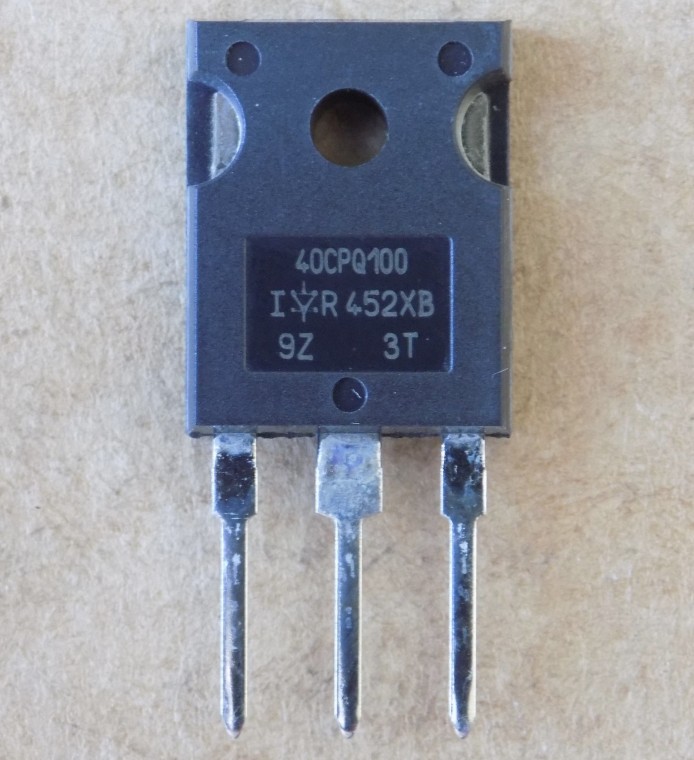

Діод Шоттки 40CPQ100 оригінал (40A,100V) , TO247-3pin
156,98 ₴
8 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
8 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
40CPQ100 – оригінальний здвоєний діод Шоттки Vishay зі спільним катодом на 40 А і 100 В у корпусі TO-247 (3 виводи).
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Vishay |
| Корпус | TO-247 |
| Конфігурація | спільний катод, 2 діоди |
| Зворотна напруга Vrrm | 100 В |
| Середній прямий струм If(av) | 40 А (2 × 20 А, 50 % duty, TC = 145 °C) |
| Імпульсний струм Ifsm | 300 А (10 мс, синус, на плече) |
| Пряма напруга Vf | 0,77 В при 20 А, Tj = 25 °C, на плече |
| Зворотний струм Irm | 15 мА макс. при Tj = 125 °C |
| Макс. температура переходу Tj | 175 °C |
| Тепловий опір Rthjc | 1,25 °C/Вт на плече, DC |
| Стан | Оригінал |
40CPQ100 (VS-40CPQ100-N3) – оригінальна збірка з двох діодів Шоттки виробництва Vishay зі спільним катодом у корпусі TO-247AC 3L (3 виводи). Зворотна напруга Vrrm – 100 В. Середній прямий струм If(av) – 40 А (2 × 20 А, 50 % duty, TC = 145 °C, прямокутна форма). Імпульсний струм Ifsm на плече – 300 А (10 мс, синус) і 2950 А (tp = 5 мкс, синус). Пряма напруга Vf на плече – 0,77 В при 20 А, Tj = 25 °C, і 0,61 В при 20 А, Tj = 125 °C. Зворотний струм Irm – до 15 мА при Tj = 125 °C. Максимальна температура переходу Tj – 175 °C. Тепловий опір перехід–корпус – 1,25 °C/Вт на плече, DC.
Оригінал, не демонтаж. Заміну підбирайте за тією самою конфігурацією (спільний катод, 2 діоди), розпіновкою TO-247 і не нижчими Vrrm та струмом на плече. Порівнюйте Vf і зворотний струм за умовами, в яких їх вказано в datasheet. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Імпульсні блоки живлення
- Перетворювачі
- Вільнохідні діоди
- Захист від переполюсовки
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити 40CPQ100?
Потрібна збірка з двох діодів Шоттки зі спільним катодом у TO-247 з Vrrm не нижче 100 В і струмом на плече не нижче 20 А. У нашому каталозі підходящої збірки зараз немає.
Як увімкнені діоди в 40CPQ100?
Це два діоди зі спільним катодом, по 20 А на плече, разом 40 А. Корпус TO-247AC 3L має 3 виводи: два аноди і спільний катод.
Який тепловий опір у 40CPQ100?
Тепловий опір перехід–корпус – 1,25 °C/Вт на плече, DC. Максимальна температура переходу Tj – 175 °C.
Документація виробника: Vishay VS-40CPQ...-N3 Series, Document Number 96481.
Зворотний струм при 25 °C не підтверджений, тому в тексті не наведений.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
