Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-252 (D-PAK) |

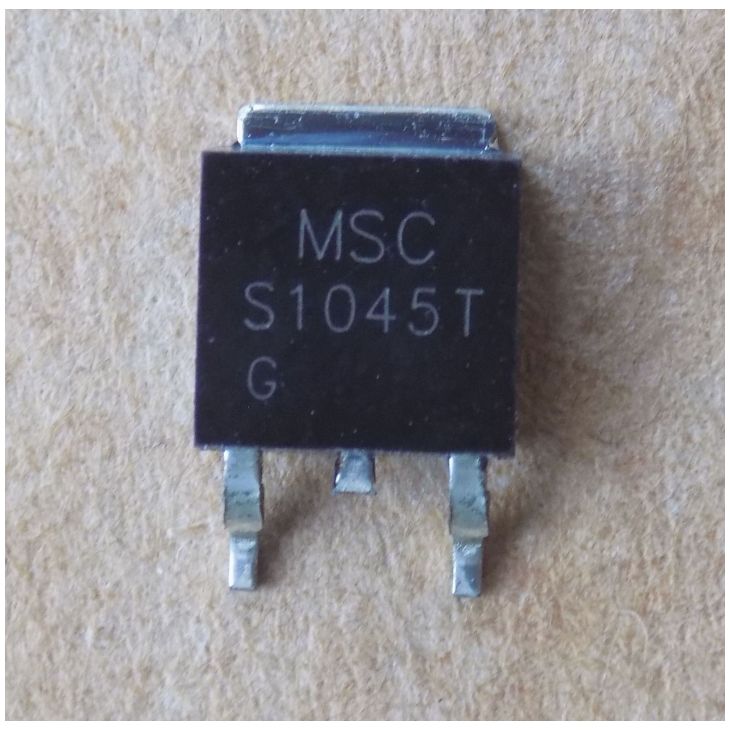

Діод Шоттки S1045T ( S1045 , STPS1045B , S1045Y , SBR1045CT , SBR1045 )(10A , 45V ), D-PAK
71,44 ₴
9 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
9 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
Діод Шоттки S1045T (10 А, 45 В) у корпусі D-PAK. Одиночний діод для імпульсних блоків живлення, конвертерів і діодів вільного ходу.
| Параметр | Значення |
|---|---|
| Корпус | TO-252 (D-PAK) |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | Діод Шоттки одиночний |
| Корпус | TO-252 (D-PAK) |
| Зворотна напруга VRRM | 45 В |
| Середній прямий струм IF(AV) | 10 А при Tc = 151 °C |
| Пряма напруга VF | 0,63 В при IF = 10 А, Tj = 25 °C (макс.) |
| Пряма напруга VF (125 °C) | 0,57 В при IF = 10 А, Tj = 125 °C (макс.) |
| Ударний струм IFSM | 75 А (синусоїда 10 мс) |
| Діапазон Tj | -40…175 °C |
| Тепловий опір RthJC | 3,0 °C/Вт (макс.) |
S1045T – одиночний діод Шоттки на 10 А і 45 В у корпусі D-PAK (TO-252AA). Параметри наведені за datasheet на STPS1045B, який вказаний у назві товару серед позначень. Максимальна зворотна напруга – 45 В. Середній прямий струм IF(AV) – 10 А при Tc = 151 °C (шпаруватість 50%, прямокутна форма). Пряма напруга VF не більше 0,63 В при IF = 10 А і Tj = 25 °C, а при Tj = 125 °C – не більше 0,57 В. Ударний струм IFSM – 75 А (синусоїда 10 мс). Зворотний струм IR при номінальній напрузі – до 0,2 мА при 25 °C і до 15 мА при 125 °C. Робочий діапазон Tj – від -40 до 175 °C.
Виводи 1 і 3 – анод, металева основа корпусу – катод. Тепловий опір перехід–корпус RthJC – до 3,0 °C/Вт, тому для великих струмів діоду потрібен тепловідвід або мідний полігон на платі. Обираючи заміну, порівнюйте корпус і конфігурацію (одиночний діод), зворотну напругу не нижче 45 В, середній прямий струм не менше 10 А і пряму напругу VF. Позначення з назви товару (S1045, STPS1045B, S1045Y, SBR1045CT, SBR1045) перед покупкою звірте з вашою схемою. Відправка Новою Поштою в день оплати або наступного дня.
Де застосовують
- Дисководи, імпульсні блоки живлення, конвертери
- Діоди вільного ходу
- Заряд акумуляторів, захист від переполюсування
Чим замінити S1045T?
Потрібен одиночний діод Шоттки в корпусі D-PAK із зворотною напругою не нижче 45 В, середнім прямим струмом не менше 10 А і не вищою прямою напругою. У назві товару вказані також STPS1045B, S1045Y, SBR1045CT і SBR1045. Перед заміною порівняйте їхні datasheet зі своєю схемою.
Який вивід у S1045T катод?
Катодом є металева основа корпусу D-PAK. Виводи 1 і 3 – анод.
Чи потрібен радіатор?
Тепловий опір перехід–корпус до 3,0 °C/Вт. Струм 10 А вказаний при температурі корпусу 151 °C, тому при великому струмі забезпечте тепловідвід через плату або радіатор.
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Документація виробника: Vishay Bulletin PD-20754 rev. D 10/05, Document Number 93474, STPS1045B.
Параметри взято з datasheet на STPS1045B (копія Vishay, звірка з копією ST); позначення S1045T, S1045Y, SBR1045CT і SBR1045 окремо не перевірялися.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
