Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

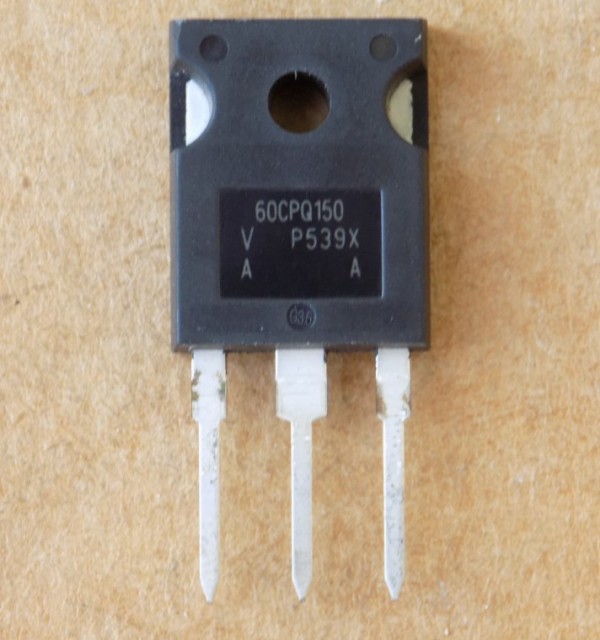

Діод Шоттки 60CPQ150 оригінал, TO247 ( Заміна для SBR30150 , SBR40150 , MBR6040PT , SBL6040PT )
209,15 ₴
8 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
8 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
60CPQ150 – здвоєний діод Шоттки зі спільним катодом у корпусі TO247, оригінал. Для імпульсних блоків живлення та перетворювачів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Vishay |
| Тип | Діод Шоттки здвоєний, спільний катод |
| Корпус | TO-247 |
| Максимальна зворотна напруга Vrrm | 150 В |
| Середній прямий струм на плече | 30 А (50 % duty cycle, Tc = 151 °C) |
| Середній прямий струм на корпус | 60 А |
| Пряма напруга Vf (макс.) | 0,83 В (IF = 30 А, Tj = 25 °C) |
| Діапазон температур Tj | -55…+175 °C |
| Стан | Оригінал |
60CPQ150 – здвоєний діод Шоттки Vishay (раніше International Rectifier) зі спільним катодом у корпусі TO247. Максимальна зворотна напруга Vrrm – 150 В. Середній прямий струм – 30 А на кожне плече (50 % duty cycle, Tc = 151 °C) і 60 А на корпус. Пряма напруга Vf не більша за 0,83 В при IF = 30 А і Tj = 25 °C, а при Tj = 125 °C – не більша за 0,67 В. Діапазон температур Tj: -55…+175 °C. Виводи: 1 анод, 2 спільний катод, 3 анод.
Стан – оригінал. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня. 60CPQ150 може замінити SBR30150, SBR40150, MBR6040PT і SBL6040PT. Зворотна заміна не завжди можлива: взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Перед заміною порівняйте напругу, струм, пряму напругу і розпіновку. Цифри в описі взяті з документа Vishay VS-60CPQ150-N3.
Де застосовують
- Імпульсні блоки живлення, перетворювачі
- Вільнохідні діоди
- Захист від зворотної полярності живлення
Чим замінити 60CPQ150?
60CPQ150 може замінити SBR30150, SBR40150, MBR6040PT і SBL6040PT. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Яка розпіновка у 60CPQ150?
Вивід 1 – анод, вивід 2 – спільний катод, вивід 3 – анод. Схема є в datasheet Vishay.
Який струм витримує 60CPQ150?
Середній прямий струм – 30 А на кожне плече і 60 А на весь корпус (за умов, наведених в описі).
Документація виробника: VS-60CPQ150-N3, Document Number 96461.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
