Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SMA (DO-214AC) |

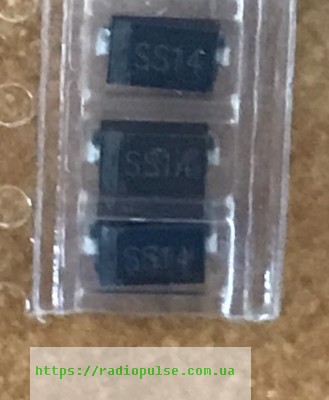

Діод Шоттки SS14 smd (1A,40V)
3,29 ₴
125 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
125 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
SS14 – одиночний SMD-діод Шоттки на 40 В і 1 А в корпусі SMA (DO-214AC).
| Параметр | Значення |
|---|---|
| Корпус | SMA (DO-214AC) |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | Діод Шоттки SMD одиночний |
| Максимальна зворотна напруга Vrrm | 40 В |
| Середній прямий струм If(av) | 1,0 А |
| Пряма напруга Vf (макс.) | 500 мВ при If = 1,0 А |
| Ударний прямий струм Ifsm | 40 А (8,3 мс, одна напівсинусоїда) |
| Розсіювана потужність Pd | 1,1 Вт |
| Корпус | SMA (DO-214AC) |
SS14 – одиночний SMD-діод Шоттки onsemi (Fairchild) у корпусі SMA (DO-214AC). Максимальна повторювана зворотна напруга Vrrm – 40 В. Середній прямий струм If(av) – 1,0 А. Пряма напруга Vf – 500 мВ при If = 1,0 А (максимум). Ударний прямий струм Ifsm – 40 А (8,3 мс, одна напівсинусоїда). Розсіювана потужність Pd – 1,1 Вт. Тепловий опір перехід–середовище Rthja – 88 °C/Вт на платі FR-4. Цифри взято з datasheet серії SS12–S100.
Діод призначений для поверхневого монтажу (SMD), конфігурація – одиночний діод. Взаємозамінність з іншими діодами Шоттки перевіряйте самостійно, порівнюючи datasheet. Підбираючи заміну, дивіться на корпус, зворотну напругу, прямий струм і пряму напругу при вашому струмі. Відправляємо з Запоріжжя Новою поштою в день оплати або наступного дня.
Де застосовують
- Вільнообертові діоди
- Вторинне випрямлення
- Захист від зворотної полярності
Чим можна замінити SS14?
Підбирайте діод Шоттки в такому самому корпусі SMA з такою самою або вищою зворотною напругою і прямим струмом, порівнюючи datasheet. Взаємозамінність перевіряйте самостійно.
Як перевірити діод SS14?
Мультиметром у режимі перевірки діодів: у прямому напрямку прилад показує спад напруги, у зворотному діод не повинен проводити.
Чи підходить SS14 для захисту від зворотної полярності?
У datasheet цей захист названо серед застосувань. Перевірте, щоб напруга і струм у вашій схемі не перевищували 40 В і 1,0 А.
Яка пряма напруга у SS14?
Не більше 500 мВ при If = 1,0 А. Це максимальне значення з datasheet.
Документація виробника: SS12 - S100 Schottky Rectifier, onsemi DATA SHEET, Rev. 3.
Параметри наведено за datasheet onsemi серії SS12–S100.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
