Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал |

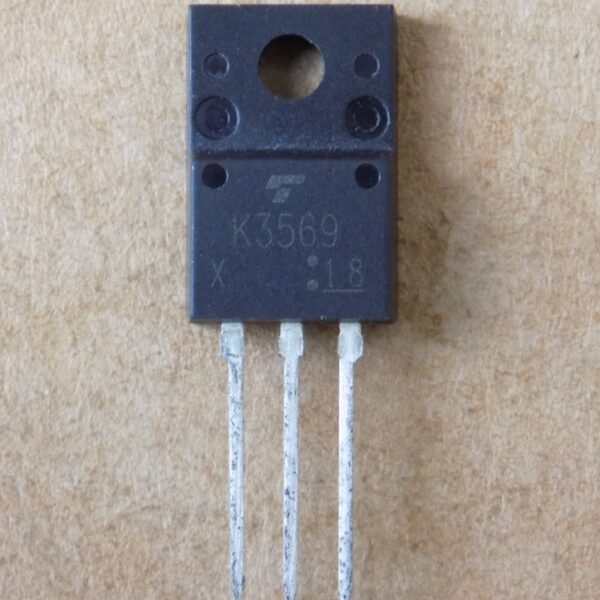

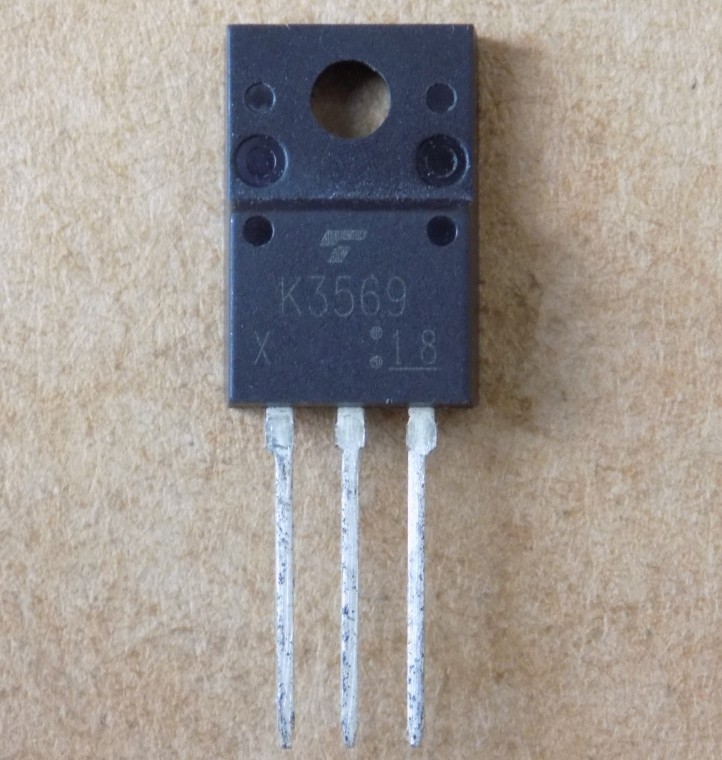

Транзистор 2SK3569 оригінал (600V,10A), TO220F
128,31 ₴
16 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
16 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
2SK3569 – N-канальний польовий транзистор Toshiba, 600 В, 10 А (Tc 25 °C), корпус TO-220F. Оригінал, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | MOSFET N-канал |
| Виробник | Toshiba |
| Корпус | TO-220F |
| Напруга Vdss | 600 В (ID = 10 мА, VGS = 0 В) |
| Струм ID | 10 А (Tc 25 °C) |
| Rds(on) типовий | 0.54 Ом (VGS = 10 В, ID = 5 А) |
| Rds(on) максимум | 0.75 Ом (VGS = 10 В, ID = 5 А) |
| Заряд затвора Qg | 42 нКл (VDD ≈ 400 В, VGS = 10 В) |
| Вхідна ємність Ciss | 1500 пФ (Vds 25 В, f 1 МГц) |
| Vgs(th) | 2.0–4.0 В (VDS = 10 В, ID = 1 мА) |
| Потужність Pd | 45 Вт (Tc 25 °C) |
| Макс. температура каналу | 150 °C |
| Тепловий опір канал–корпус | 2.78 °C/Вт |
| Напруга VGSS | ±30 В |
| Стан | Оригінал |
2SK3569 – потужний N-канальний польовий транзистор (MOSFET) виробництва Toshiba в ізольованому корпусі TO-220F. Напруга стік–витік Vdss – 600 В (ID = 10 мА, VGS = 0 В), струм стоку ID – 10 А при Tc 25 °C. Опір відкритого каналу Rds(on) типово 0.54 Ом, максимум 0.75 Ом при VGS = 10 В, ID = 5 А. Заряд затвора Qg – 42 нКл при VDD ≈ 400 В, VGS = 10 В; порогова напруга Vgs(th) – 2.0–4.0 В при VDS = 10 В, ID = 1 мА. Вхідна ємність Ciss типово 1500 пФ (Vds 25 В, f 1 МГц). Потужність розсіювання – 45 Вт при Tc 25 °C, максимальна температура каналу – 150 °C, напруга затвор–витік VGSS – ±30 В. У назві товару вказано 600V,10A.
Оригінал, не демонтаж. Відправляємо з Запоріжжя Новою Поштою, відправка в день оплати або наступного дня. Щоб підібрати заміну, порівняйте за datasheet напругу Vdss, струм ID, опір Rds(on) і заряд затвора Qg. Потрібен такий самий корпус TO-220F з тією самою розпіновкою. Якщо заряд затвора в заміни більший, перевірте, чи впорається драйвер.
Де застосовують
- Імпульсні регулятори напруги
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити 2SK3569?
Підбирайте транзистор з N-каналом у корпусі TO-220F, у якого Vdss не нижча за 600 В, а струм ID і опір Rds(on) порівнянні. Перед заміною порівняйте datasheet обох деталей.
Для чого використовують 2SK3569?
За даташитом Toshiba – в імпульсних регуляторах напруги.
Яка напруга та струм у 2SK3569?
Vdss – 600 В (ID = 10 мА, VGS = 0 В), ID – 10 А при Tc 25 °C. Опір Rds(on) типово 0.54 Ом при VGS = 10 В, ID = 5 А.
Документація виробника: 2SK3569 (TOSHIBA).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
