Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

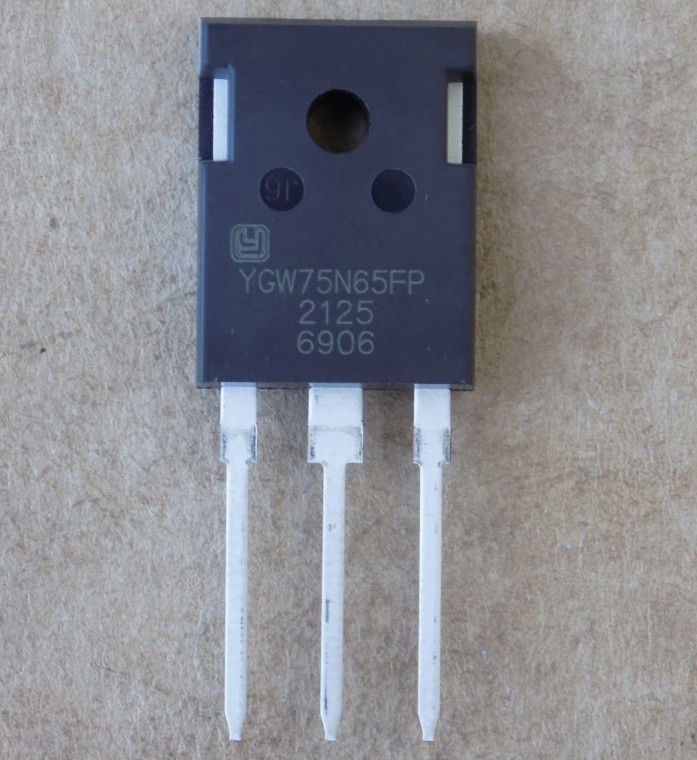

Транзистор YGW75N65FP оригінал , TO247
216,20 ₴
28 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
28 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
YGW75N65FP – IGBT-транзистор Luxin Semi з вбудованим діодом для UPS, інверторів і зварювальних апаратів. Оригінал, корпус TO-247.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Luxin Semi |
| Напруга колектор-емітер Vce | 650 В |
| Струм колектора Ic | 150 А (Tc 25 °C, обмежено Tjmax); 75 А (Tc 100 °C) |
| Імпульсний струм Icm | 225 А (Vge 15 В) |
| Напруга насичення Vce(sat) | 1.8 В (typ, Ic 75 А, Vge 15 В, Tj 25 °C) |
| Потужність розсіювання Ptot | 500 Вт (Tj 25 °C) |
| Заряд затвора Qg | 130 нКл (typ, Vcc 520 В, Ic 75 А, Vge 15 В) |
| Вхідна ємність Cies | 4600 пФ (Vce 25 В, f 1 МГц) |
| Вбудований діод | є |
| Макс. температура переходу Tj | 175 °C |
| Корпус | TO-247 |
| Стан | Оригінал |
YGW75N65FP – IGBT-транзистор Luxin Semi (Trench Field Stop) з вбудованим діодом. Напруга колектор-емітер Vce – 650 В. Струм колектора Ic – 150 А при Tc 25 °C (обмежено Tjmax) і 75 А при Tc 100 °C, імпульсний Icm – 225 А при Vge 15 В. Напруга насичення Vce(sat) – 1.8 В (typ, Ic 75 А, Vge 15 В, Tj 25 °C), максимум 2.2 В; при Tj 175 °C – 2.3 В. Порогова напруга Vge(th) – 4.0–6.0 В при Ic 250 мкА. Заряд затвора Qg – 130 нКл (typ, Vcc 520 В, Ic 75 А, Vge 15 В). Вхідна ємність Cies типово 4600 пФ (Vce 25 В, f 1 МГц). Вбудований діод має Vfm 2.0 В (typ, If 75 А) і trr 75 нс (typ, If 75 А, Vr 400 В, di/dt 600 А/мкс). Потужність розсіювання – 500 Вт при Tj 25 °C, максимальна температура переходу – 175 °C.
Це оригінальна деталь, не демонтаж. Корпус TO-247. Позитивний температурний коефіцієнт Vce(sat) дозволяє з'єднувати такі транзистори паралельно. Щоб підібрати заміну, порівняйте Vce, Ic при Tc 100 °C, Vce(sat) і наявність діода в корпусі. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- UPS (безперебійне живлення)
- Інвертори, зварювальні апарати, PFC
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| YGW75N65HP | Vces 650 ≥ 650, Ic(100 °C) 75 ≥ 0.8×75, Vce(sat) 1.65 ≤ 1.3×1.8, діод є в обох, корпус TO-247 = TO-247 | Порівняйте швидкість перемикання з вашим драйвером. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити YGW75N65FP?
Підходить IGBT у корпусі TO-247 з вбудованим діодом, Vce не нижче 650 В і Ic при Tc 100 °C не менше 75 А. У нашому каталозі є YGW75N65HP. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Чи можна з'єднувати YGW75N65FP паралельно?
Так. Vce(sat) має позитивний температурний коефіцієнт, що допомагає розподілу струму між транзисторами.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи є у YGW75N65FP вбудований діод?
Так. Діод розрахований на If 150 А при Tc 25 °C і 75 А при Tc 100 °C.
Документація виробника: YGW75N65FP (luxin-semi).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
