Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
| Стан | Оригінал |

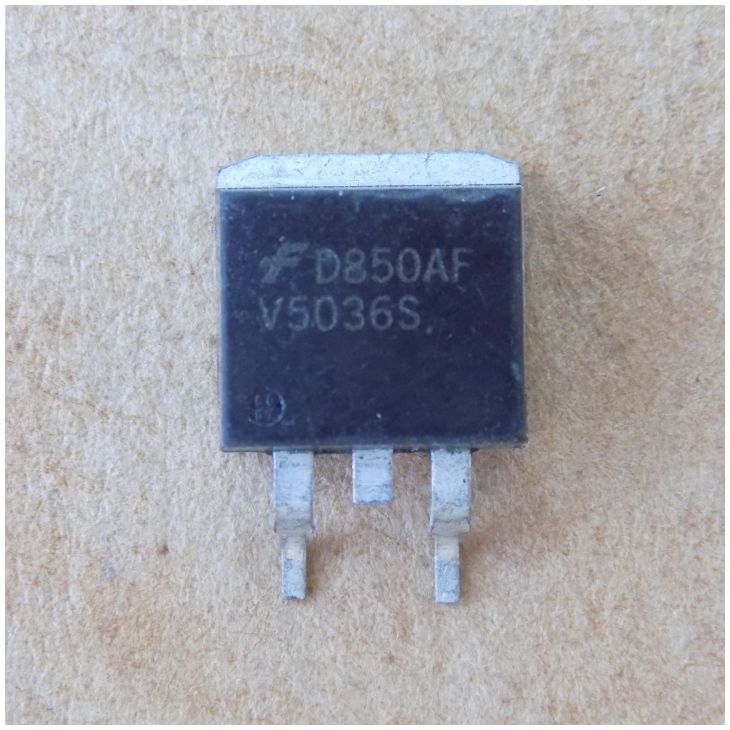

Транзистор V5036S ( ISL9V5036S3S ) оригінал, D2PAK
200,22 ₴
Немає в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
Немає в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
V5036S (ISL9V5036S3S) – IGBT для котушок запалювання автомобіля. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | onsemi |
| Тип | IGBT запалювання N-канал (EcoSPARK) |
| Корпус | D2PAK |
| Напруга пробою Vces | 360 В (Ic = 2 мА, Vge = 0) |
| Струм Ic | 46 А (Tc = 25 °C); 31 А (Tc = 110 °C) |
| Vce(sat) | 1,17 В (Ic = 10 А, Vge = 4 В, Tc = 25 °C) |
| Заряд затвора Qg(on) | 32 нКл (Ic = 10 А, Vce = 12 В, Vge = 5 В) |
| Потужність Pd | 250 Вт (Tc = 25 °C) |
| Макс. температура переходу | 175 °C |
| Стан | Оригінал |
V5036S (ISL9V5036S3S) – N-канальний IGBT запалювання (EcoSPARK) onsemi у корпусі D2PAK (TO-263AB). Напруга пробою колектор–емітер 360 В типово (Ic = 2 мА, Vge = 0). Струм колектора 46 А при Tc = 25 °C і 31 А при Tc = 110 °C. Напруга насичення Vce(sat) 1,17 В типово (Ic = 10 А, Vge = 4 В, Tc = 25 °C). Заряд затвора Qg(on) 32 нКл (Ic = 10 А, Vce = 12 В, Vge = 5 В). Енергія SCIS 500 мДж (Tj = 25 °C, L = 670 мкГн, Rg = 1 кОм, Vge = 5 В). Потужність розсіювання 250 Вт при Tc = 25 °C.
Оригінал. Прямі заміни за даними виробника – ISL9V5036P3 та ISL9V5036S3ST; перед заміною порівняйте корпус і розпіновку. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Драйвер котушки запалювання автомобіля
- Системи Coil-On-Plug
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити V5036S?
За даними виробника, прямі заміни – ISL9V5036P3 та ISL9V5036S3ST. Перевіряйте корпус і розпіновку.
Для чого використовують V5036S?
Для керування котушкою запалювання автомобіля, зокрема в системах Coil-On-Plug.
Яку енергію SCIS витримує V5036S?
500 мДж при Tj = 25 °C, L = 670 мкГн, Rg = 1 кОм, Vge = 5 В.
Документація виробника: ISL9V5036S3 (onsemi).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
