Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

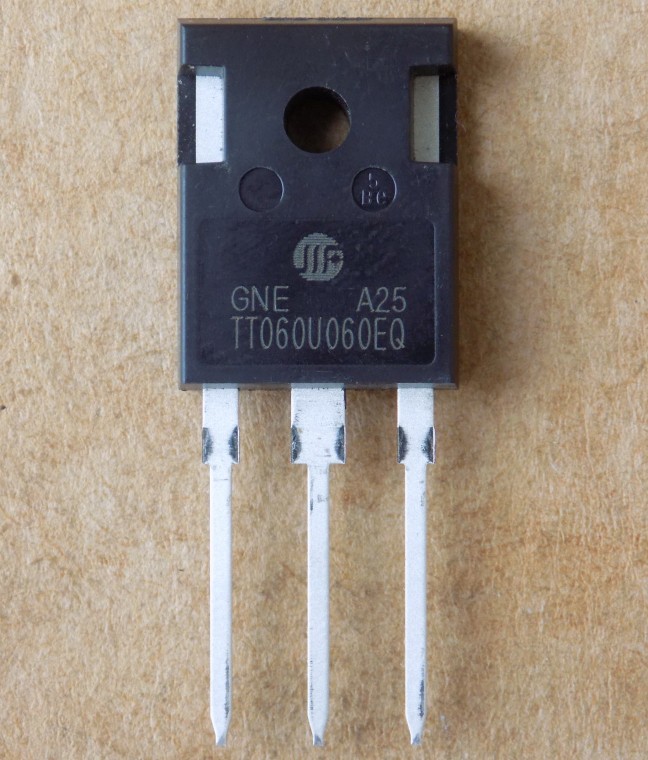

Транзистор TT060U060EQ оригінал, TO247
432,40 ₴
22 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
22 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
TT060U060EQ – оригінальний IGBT-транзистор JILIN SINO на 600 В у корпусі TO-247 з вбудованим діодом. Підходить для зварювальних апаратів, PFC і кондиціонерів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vces | 600 В |
| Струм Ic (Tc 25 °C) | 120 А |
| Струм Ic (Tc 100 °C) | 60 А |
| Імпульсний струм Icm | 200 А |
| Vce(sat) тип. (Vge 15 В, Ic 60 А, Tc 25 °C) | 1.9 В |
| Потужність Pd (Tc 25 °C) | 454 Вт |
| Вхідна ємність Cies | 3510 пФ (Vce 25 В, f 1 МГц) |
| Tj макс. | 175 °C |
| Вбудований діод | є |
| Корпус | TO-247 |
| Виробник | JILIN SINO |
| Стан | Оригінал |
TT060U060EQ – IGBT-транзистор JILIN SINO у корпусі TO-247 з вбудованим антипаралельним діодом. Напруга колектор–емітер Vces – 600 В. Струм колектора Ic – 120 А при Tc 25 °C (обмежено Tj max) і 60 А при Tc 100 °C, імпульсний Icm – 200 А. Напруга насичення Vce(sat) типово 1.9 В (макс. 2.5 В) при Vge 15 В, Ic 60 А, Tc 25 °C; при Tc 175 °C – 2.2 В. Потужність розсіювання Pd – 454 Вт при Tc 25 °C для корпусу TO-247. Заряд затвора Qg типово 132 нКл при Vcc 480 В, Ic 60 А, Vge 15 В, Tc 25 °C. Вхідна ємність Cies типово 3510 пФ (Vce 25 В, f 1 МГц). Максимальна температура переходу Tj – 175 °C.
Це оригінал, не демонтаж. Підбираючи заміну, порівнюйте Vces, струм Ic при Tc 100 °C і Vce(sat) при Ic 60 А, а також корпус і наявність вбудованого діода. Якщо в заміни Qg помітно більший, перевірте, чи витягне драйвер затвора. Варіант з нашого каталогу – у таблиці аналогів. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Зварювальні апарати
- Корекція коефіцієнта потужності (PFC)
- Кондиціонери
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| NCE60TD60BT | Vces 600 ≥ 600, Ic(100 °C) 60 ≥ 0.8×60=48, Vce(sat) 25 °C(typ) 1.7 ≤ 1.3×1.9=2.47, діод є в обох, корпус TO-247 = TO-247 | Звірте Qg і драйвер затвора. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити TT060U060EQ?
Порівнюйте Vces (600 В), струм Ic при Tc 100 °C (60 А), Vce(sat), корпус TO-247 і наявність вбудованого діода. Варіант з нашого каталогу – у таблиці аналогів.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи є в транзисторі вбудований діод?
Так, антипаралельний діод: If 80 А при 25 °C і 40 А при 100 °C.
Чи підходить TT060U060EQ для зварювального апарата?
Зварювальні апарати, PFC і кондиціонери – типові застосування цього IGBT. Перед встановленням звірте напругу, струм і Qg із вашою схемою.
Документація виробника: TT060U060EQ (JILIN SINO).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
