Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
| Стан | Оригінал |

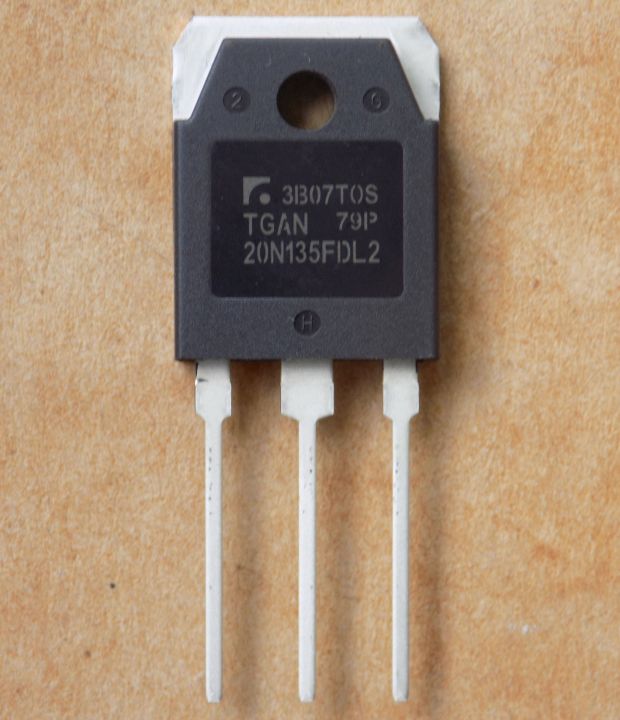

Транзистор TGAN20N135FDL2 ( 20N135FDL2 ) оригінал, TO-3P
345,92 ₴
8 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
8 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
TGAN20N135FDL2 (20N135FDL2) – оригінальний IGBT-транзистор Trinno Technology на 1350 В з вбудованим діодом у корпусі TO-3P. Використовується в індукційному нагріві, UPS та інверторах.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Trinno Technology |
| Напруга Vces | 1350 В (VGE = 0 В, Ic 1 мА) |
| Струм Ic | 40 А (Tc 25 °C), 20 А (Tc 100 °C) |
| Vce(sat) | 1,8 В тип., 2,2 В макс. (VGE 15 В, Ic 20 А, Tvj 25 °C) |
| Потужність розсіювання | 223 Вт (Tc 25 °C) |
| Макс. температура переходу | 150 °C |
| Заряд затвора Qg | 120 нКл тип. (VCC 600 В, Ic 20 А, VGE 15 В) |
| Діод | є, If 20 А (Tc 100 °C) |
| Корпус | TO-3P |
| Стан | Оригінал |
TGAN20N135FDL2 – N-канальний IGBT із вбудованим діодом, виробник Trinno Technology, технологія Field Stop Trench. Напруга колектор–емітер Vces – 1350 В при VGE = 0 В, Ic 1 мА. Струм колектора Ic – 40 А при Tc 25 °C і 20 А при Tc 100 °C. Напруга насичення Vce(sat) – 1,8 В (тип.), 2,2 В (макс.) при VGE 15 В, Ic 20 А, Tvj 25 °C. Потужність розсіювання – 223 Вт при Tc 25 °C (86 Вт при Tc 100 °C). Максимальна температура переходу Tvj – 150 °C. Заряд затвора Qg – 120 нКл (тип.) при VCC 600 В, Ic 20 А, VGE 15 В. Енергія вимкнення Eoff – 0,51 мДж (тип.) при VCC 600 В, Ic 20 А, Rg 5 Ом, індуктивне навантаження.
Оригінал, не демонтаж. Корпус TO-3P (у документі виробника TO-3PN). Підбираючи заміну, порівнюйте Vces, струм Ic при Tc 100 °C, Vce(sat) та Qg: від заряду затвора залежить навантаження на драйвер. Наявність діода теж має збігатися. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправка з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Індукційний нагрів
- Схеми з м'яким перемиканням
- Джерела безперебійного живлення (UPS)
- Зварювальні апарати
- Інвертори
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити TGAN20N135FDL2?
Шукайте IGBT з тим самим корпусом TO-3P і діодом у складі, з Vces не нижче 1350 В і струмом Ic при Tc 100 °C не нижче 20 А. Порівнюйте також Vce(sat) і заряд затвора Qg. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Чи підходить TGAN20N135FDL2 для індукційного нагріву?
Індукційний нагрів і схеми з м'яким перемиканням є серед застосувань, які вказує виробник. Vces – 1350 В, Ic – 20 А при Tc 100 °C.
Чи є у транзистора вбудований діод?
Так, If 20 А при Tc 100 °C, імпульсний струм 100 А.
Документація виробника: TGAN20N135FDL2 (TRINNO).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
