Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

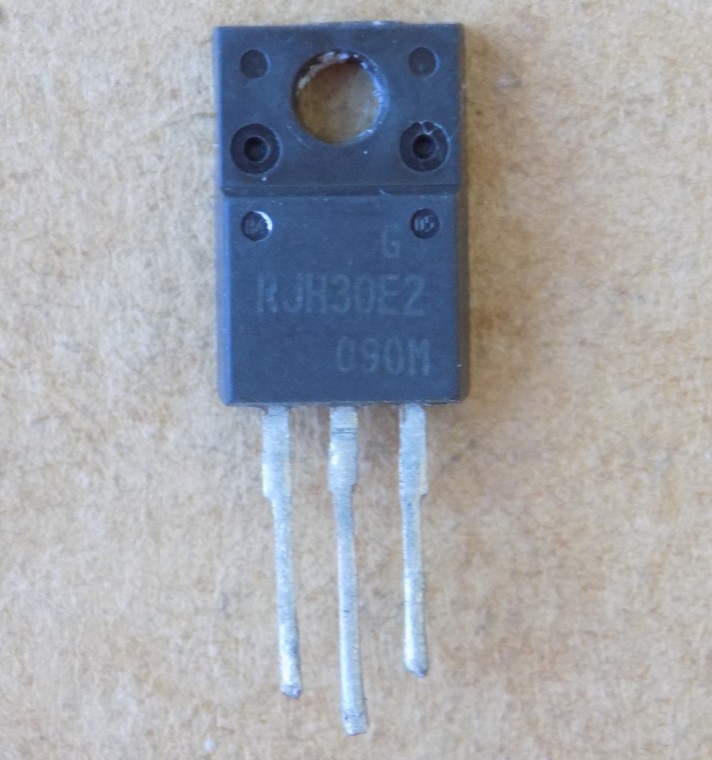

Транзистор Renesas RJH30E2 оригінал демонтаж б/в, TO220F
188,00 ₴
11 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
11 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
Renesas RJH30E2 – IGBT-транзистор 360 В, 30 А. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Renesas |
| Напруга Vces | 360 В |
| Напруга Vges | ±30 В |
| Струм Ic | 30 А |
| Імпульсний струм | 200 А |
| Vce(sat) | 1.5 В (тип.) |
| tr | 80 нс (тип.) |
| tf | 150 нс (тип.) |
| Vf діода | 1.4 В (тип.) |
| trr діода | 23 нс (тип.) |
| Потужність Pc | 20 Вт |
| Макс. температура переходу | 150 °C |
| Корпус | TO-220FL (ізольований) |
| Стан | Оригінал, демонтаж б/в |
RJH30E2 – IGBT-транзистор Renesas з вбудованим швидким діодом в ізольованому корпусі TO-220FL (у назві товару – TO220F). За даташитом RJH30E2: напруга колектор-емітер Vces 360 В, напруга затвор-емітер Vges ±30 В, струм колектора Ic 30 А, імпульсний струм 200 А. Напруга насичення Vce(sat) 1.5 В (тип.), час наростання tr 80 нс (тип.), час спаду tf 150 нс (тип.). У діода пряма напруга Vf 1.4 В (тип.), час зворотного відновлення trr 23 нс (тип.). Потужність розсіювання Pc 20 Вт, максимальна температура переходу 150 °C.
Оригінал, демонтаж б/в – знятий з плати. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Для заміни дивіться на напругу Vces не нижче 360 В, струм Ic не нижче вашого, той самий корпус TO-220FL і наявність швидкого діода.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Чим замінити RJH30E2?
Підтверджених аналогів у каталозі немає. Підбирайте заміну з Vces не нижче 360 В, тим самим корпусом TO-220FL і вбудованим швидким діодом, а параметри порівнюйте за даташитом.
Який корпус у RJH30E2?
За даташитом TO-220FL (ізольований). У назві товару вказано TO220F.
Чи є в RJH30E2 вбудований діод?
Так, є швидкий діод: Vf 1.4 В (тип.), trr 23 нс (тип.).
Документація виробника: RJH30E2.
Не підтверджено: температура для Ic і Pc та струм для Vce(sat) у документі не вказані.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
