Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

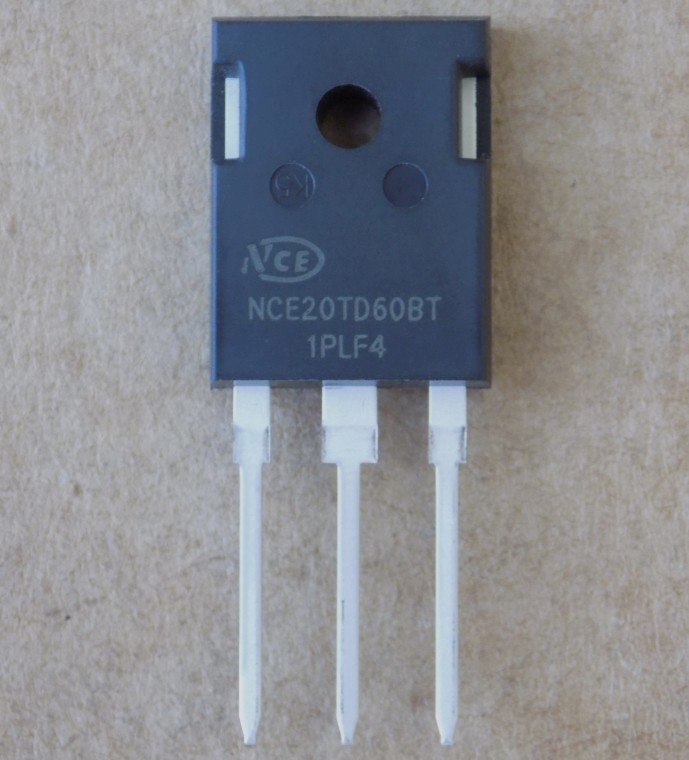

Транзистор NCE20TD60BT оригінал, TO247
160,27 ₴
5 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
5 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IGBT-транзистор NCE20TD60BT з вбудованим діодом у корпусі TO-247. Оригінал, не демонтаж. Для інверторів, кондиціонерів і приводів двигунів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | NCE Power |
| Тип | IGBT N-канал (Trench FS II) з вбудованим діодом |
| Напруга Vces | 600 В |
| Струм Ic | 40 А при Tc 25 °C; 20 А при Tc 100 °C |
| Імпульсний струм | 60 А (обмежений Tjmax) |
| Vce(sat) | 1.7 В тип., 1.9 В макс. при Vge 15 В, Ic 20 А, Tj 25 °C |
| Vge(th) | 4.0–6.0 В при Ic 1 мА |
| Заряд затвора Qg | 97 нКл при Vcc 480 В, Ic 20 А, Vge 15 В |
| Вхідна ємність Cies | 2580 пФ (Vce 25 В, f 1 МГц) |
| Потужність Pd | 135 Вт при Tc 25 °C |
| Макс. температура переходу | 150 °C |
| Корпус | TO-247 |
| Стан | Оригінал |
NCE20TD60BT – N-канальний IGBT (Trench FS II) виробника NCE Power у корпусі TO-247. Напруга колектор–емітер Vces – 600 В. Струм колектора Ic – 40 А при Tc 25 °C і 20 А при Tc 100 °C, імпульсний струм – 60 А (обмежений Tjmax). Напруга насичення Vce(sat) – 1.7 В типово, 1.9 В максимум при Vge 15 В, Ic 20 А, Tj 25 °C. Заряд затвора Qg – 97 нКл при Vcc 480 В, Ic 20 А, Vge 15 В. Вхідна ємність Cies типово 2580 пФ (Vce 25 В, f 1 МГц). Потужність розсіювання Pd – 135 Вт при Tc 25 °C (54 Вт при Tc 100 °C), максимальна температура переходу – 150 °C.
У корпусі є вбудований діод: Vfm до 1.7 В при If 20 А, час зворотного відновлення trr – 182 нс при If 20 А, di/dt 200 А/мкс. Оригінал, не демонтаж. Підбираючи заміну, порівнюйте з datasheet Vces, Ic при 100 °C, Vce(sat), заряд затвора Qg, наявність діода та корпус. У виробника є також варіант NCE20TD60BP в корпусі TO-3P, корпус у нього інший, тому на місце TO-247 він не встане. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Кондиціонери
- Інвертори
- Приводи двигунів
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| K20T60 ( IKW20N60T ) | IGBT: той самий корпус TO-247; Vces 600 ≥ 600; Ic(100 °C) 20 ≥ 0.8×20 = 16; Vce(sat) 1.5 ≤ 1.7 при Ic 20 А, Vge 15 В, Tj 25 °C | Це демонтаж б/в. Qg 120 нКл проти 97 нКл при Ic 20 А: перевірте драйвер затвора. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити NCE20TD60BT?
Шукайте IGBT у корпусі TO-247 з Vces не нижче 600 В, Ic при 100 °C близьким до 20 А, схожою Vce(sat) і вбудованим діодом. У нашому каталозі за цими параметрами підходить K20T60 ( IKW20N60T ), він у таблиці аналогів. Взаємозамінність перевіряйте самостійно за datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи є в NCE20TD60BT вбудований діод?
Так, у корпусі є діод. Його Vfm – до 1.7 В при If 20 А, trr – 182 нс при If 20 А, di/dt 200 А/мкс.
Чи підходить NCE20TD60BT для кондиціонерів та інверторів?
За даними виробника, його застосовують у кондиціонерах, інверторах і приводах двигунів. Для конкретної схеми порівняйте Vces, Ic і Qg з вашою деталлю.
Документація виробника: NCE20TD60BT (NCE).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
