Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал |

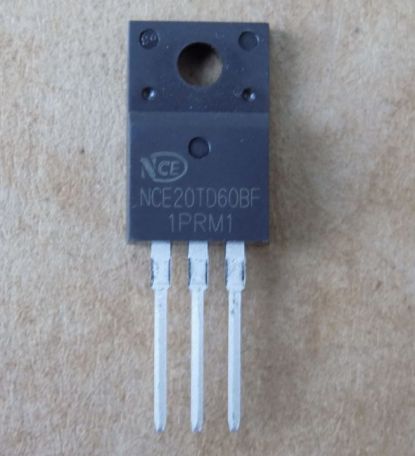

Транзистор NCE20TD60BF оригінал, TO220F
94,47 ₴
20 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
20 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
NCE20TD60BF – оригінальний IGBT-транзистор NCE на 600 В зі швидким вбудованим діодом у ізольованому корпусі TO-220F. Для кондиціонерів, інверторів і приводів двигунів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | NCE (Wuxi NCE Power) |
| Напруга Vces | 600 В |
| Напруга Vges | ±30 В |
| Струм Ic (TC 25 °C) | 40 А |
| Струм Ic (TC 100 °C) | 20 А |
| Vce(sat) (Ic 20 А, Vge 15 В, Tj 25 °C) | 1.7 В тип., 1.9 В макс. |
| Vge(th) | 4.0–6.0 В |
| Заряд затвора Qg | 97 нКл |
| Вхідна ємність Cies | 2580 пФ (Vce 25 В, f 1 МГц) |
| Потужність Pd (TC 25 °C) | 34.5 Вт |
| Макс. температура переходу | 150 °C |
| Вбудований діод | є |
| Корпус | TO-220F |
| Стан | Оригінал |
NCE20TD60BF – IGBT-транзистор NCE (Wuxi NCE Power) у корпусі TO-220F зі швидким вбудованим діодом. Напруга колектор-емітер Vces – 600 В (VGE 0 В, Ice 1 мА), Vges – ±30 В. Струм колектора Ic – 40 А при TC 25 °C і 20 А при TC 100 °C; для корпусу TO-220F ці значення дано з виноскою (струм як у TO-220/TO-263). Vce(sat) – 1.7 В типово, 1.9 В максимум (Ic 20 А, Vge 15 В, Tj 25 °C). Порогова напруга Vge(th) – 4.0–6.0 В (Ic 1 мА). Вхідна ємність Cies типово 2580 пФ (Vce 25 В, f 1 МГц). Потужність Pd у TO-220F – 34.5 Вт при TC 25 °C і 13.8 Вт при TC 100 °C, максимальна температура переходу – 150 °C. Стан: оригінал, не демонтаж.
При заміні порівнюйте Vces, Ic при 100 °C і Vce(sat) за однакових умов, а також корпус і розпіновку. Заряд затвора Qg – 97 нКл (Vcc 480 В, Ic 20 А, Vge 15 В): драйвер має його витримати. Документ охоплює також варіанти NCE20TD60BD і NCE20TD60B, але вони можуть бути в іншому корпусі, тому перед покупкою звіряйте корпус. Відправка з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Кондиціонери
- Інвертори
- Приводи двигунів
Чим замінити NCE20TD60BF?
Потрібен IGBT у корпусі TO-220F з тією самою розпіновкою, Vces не нижче 600 В, струмом Ic при 100 °C близьким до 20 А і порівнянним Vce(sat). Порівнюйте їх за datasheet при однакових умовах.
Чи є вбудований діод?
Так, швидкий діод. Vf – 1.45 В при If 20 А (макс. 1.7 В), trr – 182 нс (Vcc 400 В, If 20 А, di/dt 200 А/мкс).
Чому для TO-220F дано виноску біля струму?
У даташиті Ic для TO-220F позначено виноскою: значення такі самі, як у корпусів TO-220 і TO-263. Потужність Pd для TO-220F окрема – 34.5 Вт при TC 25 °C.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Документація виробника: NCE20TD60BF (NCE).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
