Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |

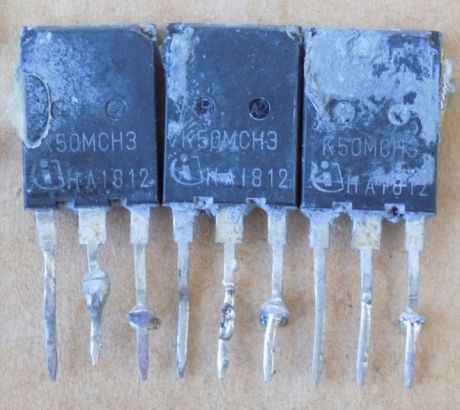

Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.
Транзистор K50MCH3 ( IKQ50N120CH3 ) оригінал демонтаж б/в, TO247
345,92 ₴
16 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
16 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
K50MCH3 (IKQ50N120CH3) – швидкий IGBT HighSpeed 3 з діодом від Infineon. Оригінал, демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Infineon Technologies |
| Корпус | TO-247 |
| Напруга колектор–емітер Vce | 1200 В (Tvj 25 °C) |
| Струм колектора Ic | 100 А (Tc 25 °C, обмежений Tvjmax); 50 А (Tc 135 °C) |
| Імпульсний струм колектора | 200 А (обмежений Tvjmax) |
| Напруга насичення Vce(sat) | 2.00 В тип., 2.35 В макс. (Vge=15 В, Ic=50 А) |
| Пряма напруга діода Vf | 1.90 В тип., 2.30 В макс. (Vge=0 В, If=50 А) |
| Заряд затвора Qg | 235 нКл (Vcc=960 В, Ic=40 А, Vge=15 В) |
| Час спаду tf | 30 нс (Vcc=600 В, Ic=50 А, Vge=0/15 В, Rg=10 Ом) |
| Енергія вимкнення Eoff | 1.90 мДж (Vcc=600 В, Ic=50 А, Vge=0/15 В, Rg=10 Ом) |
| Розсіювана потужність Ptot | 652 Вт (Tc 25 °C) |
| Робоча температура переходу Tvj | -40…175 °C |
| Тепловий опір IGBT перехід–корпус | 0.23 К/Вт (макс.) |
| Стан | Оригінал, демонтаж б/в |
K50MCH3 – це маркування IGBT IKQ50N120CH3 серії HighSpeed 3 від Infineon Technologies з антипаралельним діодом у корпусі TO-247. Напруга колектор–емітер – 1200 В (Tvj 25 °C). Струм колектора – 100 А при Tc 25 °C (обмежений Tvjmax) і 50 А при Tc 135 °C. Напруга насичення Vce(sat) – 2.00 В (тип.), 2.35 В (макс.) при Vge=15 В, Ic=50 А. Пряма напруга діода – 1.90 В (тип.) при If=50 А, Vge=0 В. Заряд затвора – 235 нКл (Vcc=960 В, Ic=40 А, Vge=15 В). Час спаду tf – 30 нс, енергія вимкнення Eoff – 1.90 мДж (Vcc=600 В, Ic=50 А, Rg=10 Ом). Виробник вказує робочу частоту перемикання 18–60 кГц.
Стан – оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Заміну підбирайте за datasheet: напруга не нижча за 1200 В, струм при Tc 135 °C не менший за 50 А, є антипаралельний діод, той самий корпус TO-247. Якщо заряд затвора в заміни істотно більший за 235 нКл, перевірте, чи впорається драйвер. Відправляємо з Запоріжжя Новою поштою в день оплати або наступного дня.
Де застосовують
- Промислові ДБЖ
- Зарядні пристрої
- Накопичення енергії
- Трирівневі сонячні інвертори
- Зварювання
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Чим замінити K50MCH3 (IKQ50N120CH3)?
Підбирайте за datasheet: напруга не нижча за 1200 В, струм не менший за 50 А при Tc 135 °C, діод усередині, корпус TO-247. У нашому каталозі підтверджених аналогів для цього номера немає.
Що означає маркування K50MCH3?
Це маркування на корпусі IGBT Infineon IKQ50N120CH3.
Чи витримує деталь коротке замикання?
За datasheet стійкість до КЗ – 10 мкс при Vge=15 В, Vcc до 600 В, Tvj 175 °C, менше 1000 КЗ з інтервалом не менше 1 с.
Документація виробника: IKQ50N120CH3 Datasheet V2.4.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
