Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

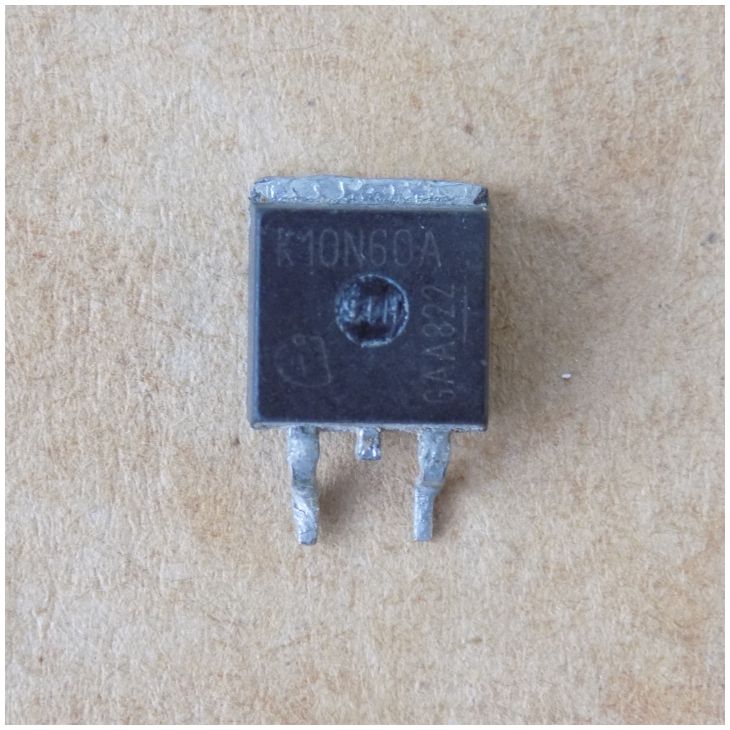

Транзистор K10N60A ( SKB10N60A ) оригінал демонтаж б/в, D2PAK
164,50 ₴
2 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
2 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
K10N60A (SKB10N60A) – IGBT-транзистор Infineon з вбудованим швидким діодом у корпусі D2PAK. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Infineon |
| Тип | IGBT з антипаралельним діодом |
| Корпус | D2PAK |
| Напруга Vce | 600 В |
| Струм Ic (25 °C) | 20 А |
| Струм Ic (100 °C) | 10,6 А |
| Потужність Ptot | 92 Вт (Tc 25 °C) |
| Tj max | 150 °C |
| Vce(sat) | 2,0 В тип., 2,4 В макс. (Vge 15 В, Ic 10 А, Tj 25 °C) |
| Vge(th) | 4,0 В тип. (Ic 300 мкА, Vce = Vge) |
| Заряд затвора Qg | 52 нКл (Vcc 480 В, Ic 10 А, Vge 15 В) |
| Вхідна ємність Cies | 550 пФ (Vce 25 В, f 1 МГц) |
| Діод | є, антипаралельний EmCon, швидкий з м’яким відновленням |
| Vf діода | 1,4 В тип. (If 10 А, Tj 25 °C) |
| trr діода | 220 нс (Vr 200 В, If 10 А, di/dt 200 А/мкс, Tj 25 °C) |
| Стан | Оригінал, демонтаж б/в |
K10N60A (SKB10N60A) – IGBT-транзистор Infineon з антипаралельним діодом EmCon у корпусі D2PAK (PG-TO-263-3-2). Напруга колектор–емітер Vce 600 В. Струм колектора Ic 20 А при Tc 25 °C і 10,6 А при Tc 100 °C, потужність розсіювання Ptot 92 Вт при Tc 25 °C, температура переходу до 150 °C (діапазон –55…+150 °C). Напруга насичення Vce(sat) 2,0 В (тип.), макс. 2,4 В при Vge 15 В, Ic 10 А, Tj 25 °C. Заряд затвора Qg 52 нКл (тип.) при Vcc 480 В, Ic 10 А, Vge 15 В. Вхідна ємність Cies типово 550 пФ (Vce 25 В, f 1 МГц). Діод швидкий, з м'яким відновленням: Vf 1,4 В (тип.) при If 10 А, Tj 25 °C. Цифри наведено за даташитом SKB10N60A.
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів. Підбираючи заміну, порівнюйте Vce, Ic при 100 °C, Vce(sat), наявність діода і заряд затвора, щоб драйвер впорався з новою деталлю. Корпус і розпіновка мають збігатися. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Частотні інвертори для пральних машин, вентиляторів, насосів, пилососів
Чим замінити K10N60A?
Порівняйте Vce, Ic при 100 °C, Vce(sat), наявність діода і заряд затвора; корпус має збігатися. У нашому каталозі в цій категорії зараз немає деталі, яка проходить правила підбору, тому перевіряйте datasheet самостійно.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, інженер перевіряє її тестером на пробій та обрив виводів.
Як перевірити IGBT перед встановленням?
Мультиметром у режимі діода перевірте відсутність пробою між колектором, емітером і затвором, а також вбудований діод між емітером і колектором.
Яка напруга відкривання затвора?
Порогова напруга Vge(th) 4,0 В (тип.), від 3 до 5 В при Ic 300 мкА, Vce = Vge.
Документація виробника: SKB10N60A (Infineon).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
