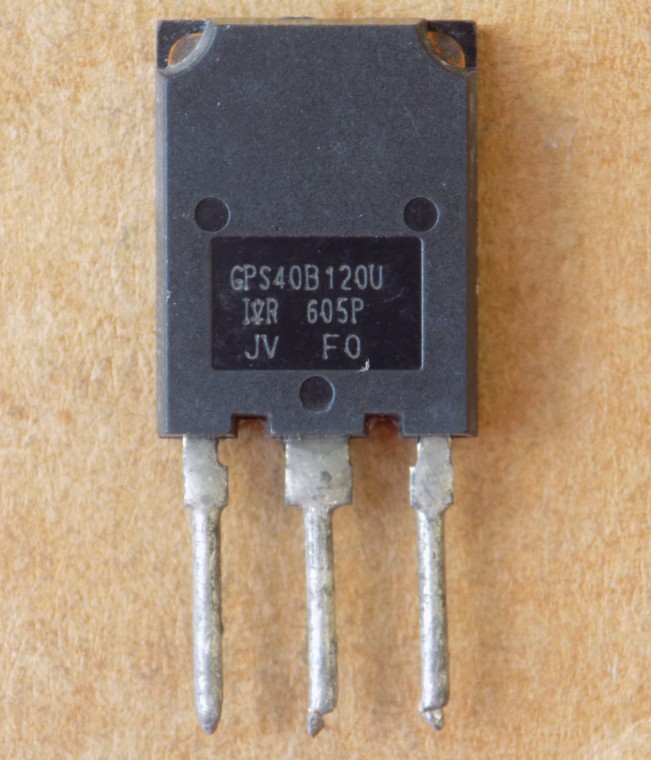

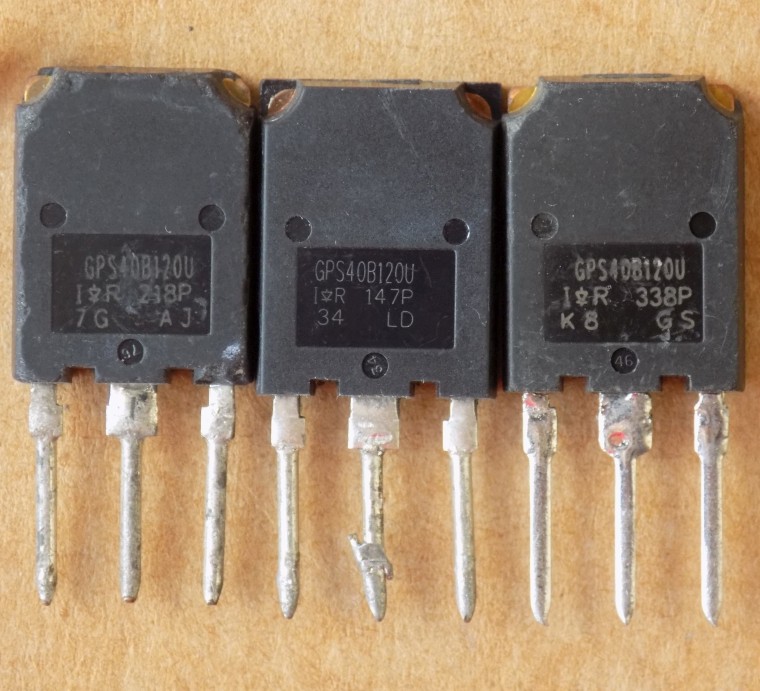

Транзистор IR IRGPS40B120U ( GPS40B120U ) оригінал демонтаж б/в, TO247

IRGPS40B120U (GPS40B120U) від International Rectifier – IGBT n-канал, UltraFast, Non Punch Through. Параметри наведено за datasheet IRGPS40B120U (PD-94295B). Напруга колектор–емітер Vces – 1200 В, напруга затвор–емітер – до ±20 В. Напруга насичення Vce(on) – 3,12 В типово (3,40 В макс.) при Ic 40 А, Vge 15 В, Tj 25 °C; при Tj 125 °C – 3,88 В типово (4,39 В макс.). Порогова напруга Vge(th) – від 4,0 до 6,0 В. Заряд затвора Qg – 340 нКл типово при Vcc 600 В, Vge 15 В. Вхідна ємність Cies типово 4300 пФ. Енергія вимкнення Eoff – 1650 мкДж типово при Tj 25 °C і 2200 мкДж при Tj 125 °C. Стійкість до короткого замикання – 10 мкс, температура переходу -55…+150 °C.

У назві товару корпус TO247, а datasheet описує корпус Super-247. Струм колектора, потужність і тепловий опір у документі для Super-247, тому тут їх не наводимо. Перед монтажем звірте корпус деталі з місцем на платі.

Оригінал, демонтаж б/в: деталь знята з плати, інженер перевіряє її тестером на пробій та обрив виводів. Щоб підібрати заміну, порівнюйте Vces, Vce(on), заряд затвора Qg і корпус. Позитивний температурний коефіцієнт Vce(on) дозволяє вмикати такі транзистори паралельно. Відправляємо Новою Поштою по всій Україні в день оплати або наступного дня.

Де застосовують

• Керування двигунами
• Паралельне вмикання (позитивний температурний коефіцієнт Vce(on))
• Схеми з квадратною областю RBSOA, потрібно менше snubber
