Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

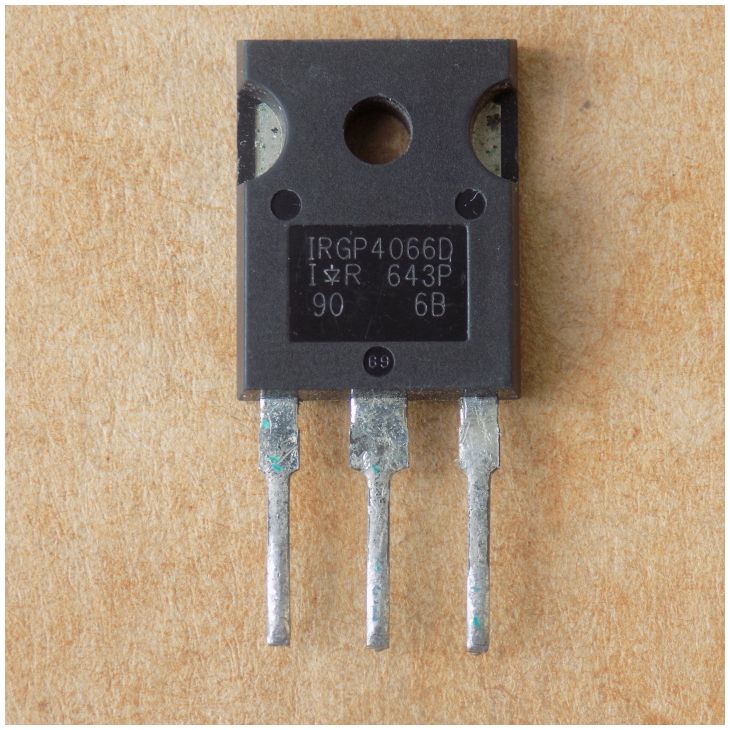

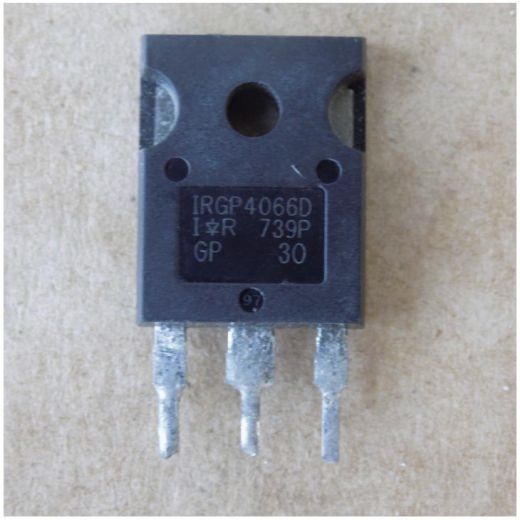

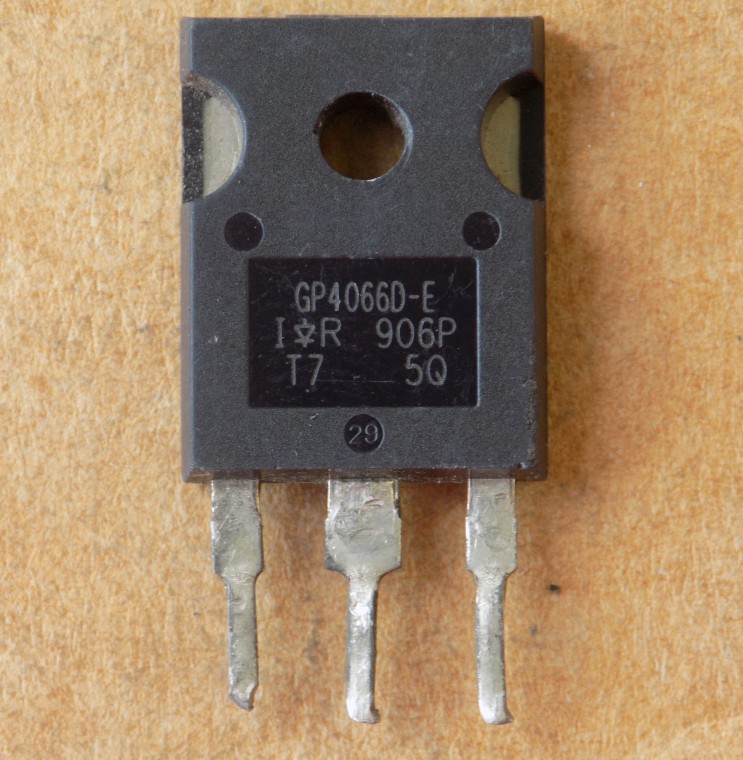

Транзистор IR IRGP4066D-E ( IRGP4066D ) оригінал, TO247 б/в
282,00 ₴
13 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
13 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IRGP4066D-E – IGBT Infineon (International Rectifier) на 600 В з вбудованим діодом, корпус TO-247. Оригінал, б/в.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vces | 600 В |
| Струм Ic (TC = 25 °C) | 140 А |
| Струм Ic (TC = 100 °C) | 90 А |
| Номінальний струм | 75 А |
| Vce(on) типово | 1.70 В (IC = 75 А, VGE = 15 В, TJ = 25 °C) |
| Потужність Pd | 454 Вт (TC = 25 °C) |
| Tj max | 175 °C |
| Діод | вбудований, ultrafast soft recovery |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
IRGP4066D-E (у назві товару вказано також IRGP4066D) – n-канальний IGBT-транзистор Infineon (International Rectifier) з вбудованим діодом ultrafast soft recovery, корпус TO-247 (за datasheet, варіант -E у корпусі TO-247AD, без -E – TO-247AC). Напруга колектор-емітер Vces – 600 В. Струм колектора Ic – 140 А при TC = 25 °C і 90 А при TC = 100 °C, номінальний струм – 75 А. Vce(on) типово 1.70 В при IC = 75 А, VGE = 15 В, TJ = 25 °C. Потужність Pd – 454 Вт при TC = 25 °C, максимальна температура переходу Tj – 175 °C.
Стан: оригінал, б/в. Підбираючи заміну, порівнюйте Vces, Ic при TC = 100 °C, Vce(on), наявність вбудованого діода та корпус TO-247. Заряд затвора Qg цієї деталі – 150 нКл типово при IC = 75 А, VGE = 15 В, VCC = 400 В; якщо в заміни він суттєво більший, перевірте драйвер затвора. Відправляємо Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Силові ключі в перетворювачах і схемах керування навантаженням
Чим замінити IRGP4066D-E?
Шукайте IGBT з вбудованим діодом у корпусі TO-247 з Vces не нижче 600 В та струмом Ic при TC = 100 °C, близьким до 90 А. Vce(on) і заряд затвора порівняйте за datasheet.
Як перевірити IGBT-транзистор?
Мультиметром у режимі діода перевірте, що немає пробою між колектором і емітером та витоку затвора. Вбудований діод повинен проводити в одному напрямку.
Це оригінальна деталь чи копія?
Оригінал, б/в.
Чим відрізняються IRGP4066D-E і IRGP4066D?
За datasheet це два варіанти корпусу: IRGP4066D-E – TO-247AD, IRGP4066D без літери E – TO-247AC. Обидва позначення названо в назві товару; перед монтажем звірте виводи з вашою платою.
Документація виробника: PD-97576, IRGP4066DPbF / IRGP4066D-EPbF.
Параметри наведено за datasheet Infineon (International Rectifier) PD-97576.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
