Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-252 (D-PAK) |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

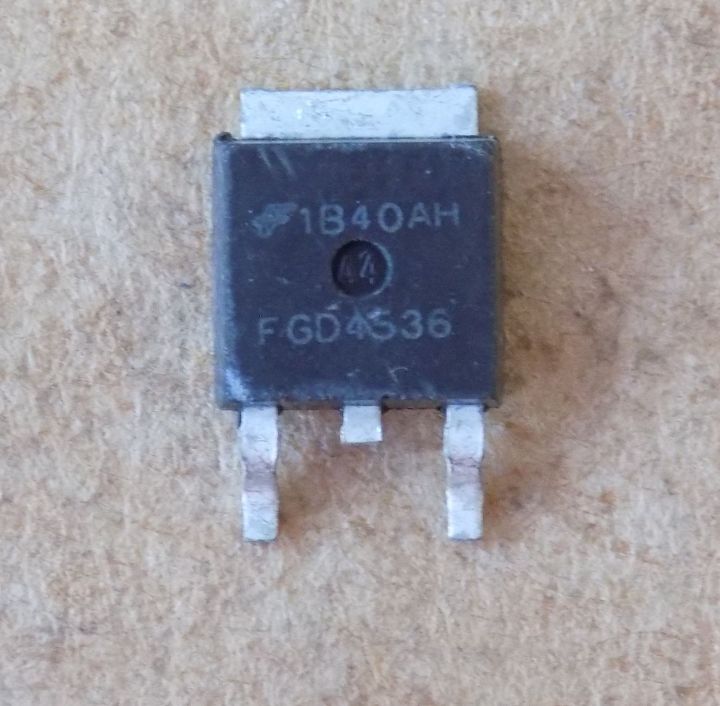

Транзистор FGD4536 оригінал демонтаж б/в, D-PAK
152,75 ₴
22 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
22 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
FGD4536 – Trench IGBT-транзистор Fairchild Semiconductor для плазмових панелей у корпусі D-PAK. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-252 (D-PAK) |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Fairchild Semiconductor |
| Напруга Vces | 360 В (VGE = 0 В, IC = 250 мкА) |
| Імпульсний струм колектора | 220 А (TC = 25 °C) |
| Vce(sat) | 1,59 В (макс. 1,8 В) при VGE = 15 В, IC = 50 А, TC = 25 °C |
| Qg | 47 нКл (VCE = 200 В, IC = 20 А, VGE = 15 В) |
| Вхідна ємність Cies | 1295 пФ (Vce 30 В, f 1 МГц) |
| Pd | 125 Вт при TC = 25 °C |
| Tj макс. | 150 °C |
| Корпус | TO-252 (D-PAK) |
| Стан | Оригінал, демонтаж б/в |
FGD4536 – Trench IGBT-транзистор Fairchild Semiconductor у корпусі TO-252 (D-PAK), розрахований на плазмові телевізійні панелі (PDP TV). Напруга колектор–емітер Vces – 360 В (VGE = 0 В, IC = 250 мкА). Імпульсний струм колектора – 220 А (TC = 25 °C, напівсинусоїдний імпульс, D < 0,01, тривалість < 1 с). Напруга насичення Vce(sat) – 1,59 В (макс. 1,8 В) при VGE = 15 В, IC = 50 А, TC = 25 °C; при TC = 125 °C – 1,66 В. Порогова напруга затвора Vge(th) – 2,4–4,0 В (IC = 250 мкА, VCE = VGE). Заряд затвора Qg – 47 нКл (VCE = 200 В, IC = 20 А, VGE = 15 В). Вхідна ємність Cies типово 1295 пФ (Vce 30 В, f 1 МГц). Потужність розсіювання – 125 Вт при TC = 25 °C і 50 Вт при TC = 100 °C, максимальна температура переходу – 150 °C.
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Щоб підібрати заміну, порівняйте з вашим екземпляром напругу Vces, Vce(sat) при тому самому струмі, заряд затвора Qg і корпус D-PAK; значення порівнюйте з однаковими умовами вимірювання. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Плазмові телевізійні панелі (PDP TV)
- Побутова техніка
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів.
Чим замінити FGD4536?
Шукайте IGBT у корпусі D-PAK з напругою Vces не нижче 360 В і близькою напругою насичення Vce(sat) при тому самому струмі. Для плазмових панелей перевірте також заряд затвора Qg (47 нКл) – від нього залежить навантаження на драйвер. Взаємозамінність перевіряйте самостійно за даташитом.
Для чого використовують FGD4536?
Для плазмових телевізійних панелей (PDP TV) і побутової техніки.
Який струм колектора вказує виробник?
У даташиті наведено імпульсний струм 220 А (TC = 25 °C, напівсинусоїдний імпульс, D < 0,01, тривалість < 1 с). Для ремонту порівнюйте також Vce(sat) – 1,59 В при IC = 50 А.
Документація виробника: FGD4536 (Fairchild Semiconductor).
Постійний струм колектора в документі не вказано, наведено лише імпульсний 220 А.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
