Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

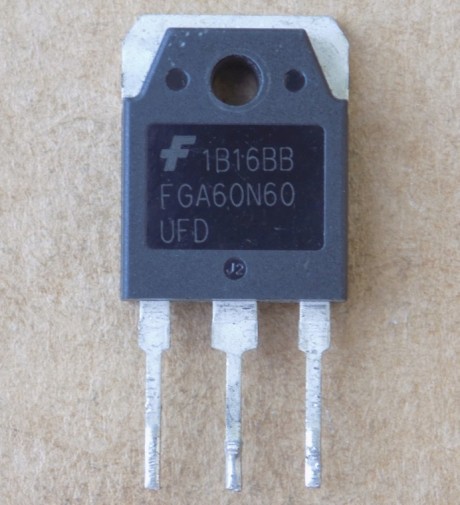

Транзистор FGA60N60UFD ( FGA60N60 ) оригінал демонтаж б/в, TO-3P
235,00 ₴
7 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
7 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
FGA60N60UFD (FGA60N60) – IGBT Field Stop onsemi з вбудованим діодом для інверторів, UPS і PFC. Оригінал, демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | onsemi (Fairchild) |
| Тип | IGBT Field Stop з вбудованим діодом |
| Напруга Vces | 600 В (VGE = 0 В, IC = 250 мкА) |
| Струм Ic | 120 А (Tc 25 °C); 60 А (Tc 100 °C) |
| Імпульсний струм Icm | 180 А (Tc 25 °C) |
| Напруга насичення Vce(sat) | 1.9 В тип., 2.4 В макс. (IC = 60 А, VGE = 15 В, Tc 25 °C) |
| Потужність Pd | 298 Вт (Tc 25 °C); 119 Вт (Tc 100 °C) |
| Вхідна ємність Cies | 2855 пФ (Vce 30 В, f 1 МГц) |
| Напруга затвор-емітер Vges | ±20 В |
| Порогова напруга Vge(th) | 4.0–6.5 В (IC = 250 мкА, VCE = VGE) |
| Робоча температура Tj | -55…+150 °C |
| Корпус | TO-3P |
| Стан | Оригінал, демонтаж б/в |
FGA60N60UFD (FGA60N60) – IGBT Field Stop з вбудованим діодом виробництва onsemi (Fairchild) у корпусі TO-3P. Напруга колектор-емітер Vces – 600 В (при VGE = 0 В, IC = 250 мкА). Струм колектора Ic – 120 А при Tc 25 °C і 60 А при Tc 100 °C, імпульсний Icm – 180 А. Напруга насичення Vce(sat) – 1.9 В типово, 2.4 В макс. при IC = 60 А, VGE = 15 В, Tc 25 °C. Вхідна ємність Cies типово 2855 пФ (Vce 30 В, f 1 МГц). Потужність розсіювання Pd – 298 Вт при Tc 25 °C. Пряма напруга вбудованого діода Vfm – 2.0 В типово при IF = 30 А, 25 °C.
Стан: оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Під час підбору заміни порівнюйте Vces, Ic при Tc 100 °C, Vce(sat), наявність діода та корпус TO-3P. DigiKey пропонує як можливі заміни IXGH36N60B3, IXXH50N60B3 та IXXH50N60B3D1, але це не заміни від виробника: порівняйте їх datasheet. За даними DigiKey, модель знято з виробництва.
Де застосовують
- Сонячні інвертори, UPS, зварювальні апарати, PFC.
Чим замінити FGA60N60UFD?
Шукайте IGBT у корпусі TO-3P з Vces не нижче 600 В, вбудованим діодом і Ic при Tc 100 °C близьким до 60 А. DigiKey пропонує як можливі заміни IXGH36N60B3, IXXH50N60B3 і IXXH50N60B3D1, але це не заміни від виробника: перед заміною порівняйте їх datasheet. У нашому каталозі перевірених аналогів на цю картку поки немає.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в: знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Чи є в FGA60N60UFD вбудований діод?
Так. Пряма напруга діода Vfm – 2.0 В типово при IF = 30 А, 25 °C.
Де використовують FGA60N60UFD?
У сонячних інверторах, UPS, зварювальних апаратах і схемах PFC.
Документація виробника: FGA60N60UFD Rev. 1.4, 600 V, 60 A Field Stop IGBT.
Параметри наведено за datasheet onsemi на FGA60N60UFD.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
