Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

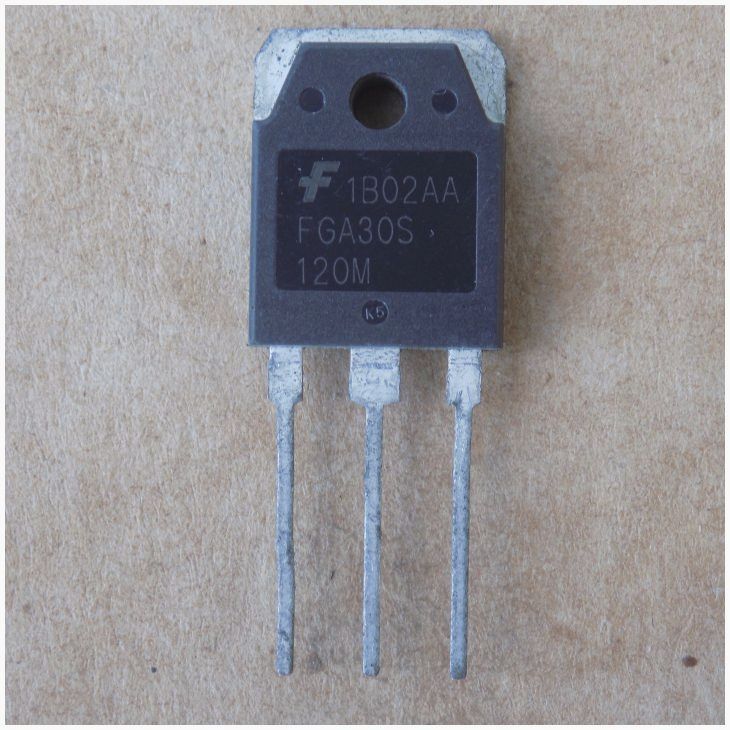

Транзистор FGA30S120M ( FGA30S 120M ) оригінал демонтаж б/в, TO-3P
235,00 ₴
1 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
1 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
FGA30S120M – IGBT-транзистор onsemi (Fairchild) у корпусі TO-3P з вбудованим діодом. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vces | 1300 В (Tc 25 °C) |
| Струм Ic | 60 А (Tc 25 °C), 30 А (Tc 100 °C) |
| Vce(sat) | 1,75 В (Ic 30 А, Vge 15 В, Tc 25 °C) |
| Напруга Vges | ±25 В |
| Pd | 348 Вт (Tc 25 °C) |
| Вхідна ємність Cies | 3345 пФ (Vce 30 В, f 1 МГц) |
| Вбудований діод | є |
| Корпус | TO-3P |
| Стан | Оригінал, демонтаж б/в |
FGA30S120M – IGBT-транзистор onsemi (Fairchild) у корпусі TO-3P з вбудованим діодом. За даташитом найближчої деталі FGA30S120P (onsemi): напруга колектор–емітер Vces 1300 В при Tc 25 °C, струм колектора Ic 60 А при Tc 25 °C і 30 А при Tc 100 °C. Напруга насичення Vce(sat) 1,75 В при Ic 30 А, Vge 15 В, Tc 25 °C. Розсіювана потужність Pd 348 Вт при Tc 25 °C. Максимальна температура переходу 175 °C. Вхідна ємність Cies типово 3345 пФ (Vce 30 В, f 1 МГц).
Стан – оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Підбираючи заміну, порівнюйте Vces, Ic при 100 °C, Vce(sat), наявність діода і корпус TO-3P. Параметри наведені за найближчою деталлю, тому для відповідальних схем звіряйте їх з маркуванням і документацією на ваш пристрій.
Де застосовують
- Індукційний нагрів і мікрохвильові печі.
- Схеми з м’яким перемиканням (soft switching).
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Чи має FGA30S120M вбудований діод?
За даташитом найближчої деталі FGA30S120P вбудований діод є: Vf 1,7 В при If 30 А, Tc 25 °C.
Чим замінити FGA30S120M?
Шукайте IGBT у корпусі TO-3P з таким самим або вищим Vces, струмом Ic при 100 °C не нижче 30 А і вбудованим діодом. Аналогів з нашого каталогу зараз немає.
Де використовують такий IGBT?
У схемах індукційного нагріву, мікрохвильових печах і схемах з м’яким перемиканням.
Найближчий datasheet: FGA30S120P (onsemi).
Точного даташиту не знайдено. Параметри взято з найближчого за назвою даташиту.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
