Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал |

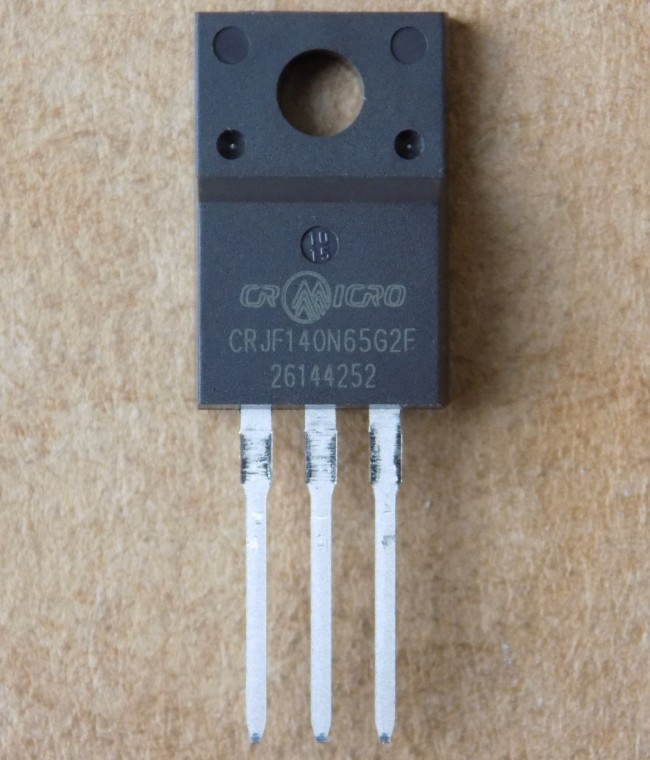

CRJF140N65G2F – оригінальний транзистор, TO220F
131,60 ₴
58 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
58 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
CRJF140N65G2F – оригінальний N-канальний Super Junction MOSFET (SJMOS) China Resources Microelectronics у корпусі TO-220F для блоків живлення та інверторів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип каналу | N-канал, Super Junction (SJMOS) |
| Напруга Vds | 650 В (мін.) |
| Струм стоку Id | 24 А (Tc 25 °C), 15 А (Tc 100 °C) |
| Опір Rds(on) | 110 мОм тип. / 140 мОм макс. (Vgs 10 В, Id 11 А, Tj 25 °C) |
| Поріг Vgs(th) | 3,2–4,6 В (Vds = Vgs, Id 250 мкА) |
| Tj max | 150 °C |
| Час відновлення діода trr | 120 нс тип. (Isd 11 А) |
| Корпус | TO-220F |
| Виробник | China Resources Microelectronics (Chongqing) |
| Вхідна ємність Ciss | 1595 пФ |
| Стан | Оригінал |
CRJF140N65G2F – N-канальний польовий транзистор Super Junction (SJMOS) виробництва China Resources Microelectronics (Chongqing) у корпусі TO-220F. Напруга Vds – 650 В мінімум. Струм стоку Id – 24 А при Tc 25 °C і 15 А при Tc 100 °C. Опір Rds(on) – 110 мОм типове і 140 мОм максимальне при Vgs 10 В, Id 11 А, Tj 25 °C. Поріг Vgs(th) – 3,2–4,6 В при Vds = Vgs, Id 250 мкА. Tj max – 150 °C. Час відновлення діода trr – 120 нс (типове) при Isd 11 А. Вхідна ємність Ciss типово 1595 пФ.
Деталь оригінальна, не демонтаж. Щоб підібрати заміну, порівняйте канал, Vds, Id при 100 °C, Rds(on) при Vgs 10 В і корпус: заміна має бути в такому самому корпусі TO-220F. Параметри вказані за даташитом CRJF140N65G2F Rev 2.1. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- LED/LCD/PDP телевізори і монітори
- Освітлення
- Сонячні інвертори та ДБЖ
- Зарядні пристрої
- Блоки живлення
Чим замінити CRJF140N65G2F?
Підбирайте N-канальний MOSFET у TO-220F з Vds не нижче 650 В, Id при 100 °C не менше 15 А і Rds(on) не гірше 140 мОм при Vgs 10 В. Порівнюйте значення за однакових умов вимірювання.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи підходить для блоків живлення телевізорів?
У даташиті названі застосування: LED/LCD/PDP телевізори і монітори, блоки живлення, зарядні пристрої. Перед встановленням звірте Vds, Id і корпус із вашою схемою.
Який час відновлення вбудованого діода?
trr – 120 нс (типове) при Isd 11 А. Враховуйте це значення, коли підбираєте заміну для схеми з жорстким перемиканням.
Документація виробника: CRJF140N65G2F.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
