Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

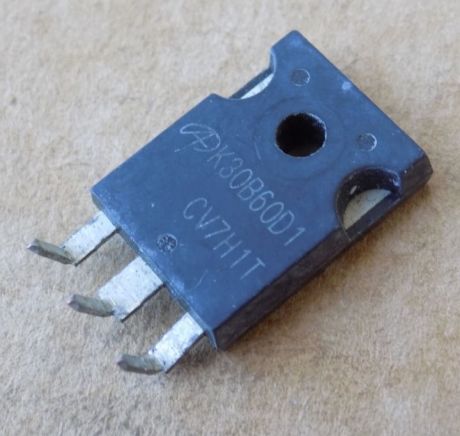

Транзистор AOK30B60D1 ( K30B60D1 ) оригінал демонтаж б/в, TO247
345,92 ₴
5 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
5 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
AOK30B60D1 (K30B60D1) – IGBT-транзистор з антипаралельним діодом виробника Alpha & Omega Semiconductor. Оригінал, демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Alpha & Omega Semiconductor |
| Корпус | TO-247 |
| Напруга колектор–емітер Vce | 600 В (Ic=1 мА, Vge=0 В, Tj 25 °C) |
| Струм колектора Ic | 30 А (Tc 100 °C) |
| Напруга затвор–емітер Vge | ±20 В |
| Напруга насичення Vce(sat) | 1.85 В тип. (Vge=15 В, Tj 25 °C) |
| Порогова напруга Vge(th) | 5.6 В тип. (Vce=5 В, Ic=1 мА) |
| Пряма напруга діода Vf | 1.47 В тип. (If=15 А, Tj 25 °C) |
| Заряд затвора Qg | 34 нКл (Vge=15 В, Vce=480 В, Ic=30 А) |
| Вхідна ємність Cies | 1324 пФ |
| Час спаду tf | 16 нс (Tj 25 °C, Vge=15 В, Vce=400 В, Ic=30 А, Rg=10 Ом) |
| Енергія вимкнення Eoff | 0.24 мДж (Tj 25 °C, Vge=15 В, Vce=400 В, Ic=30 А, Rg=10 Ом) |
| Час зворотного відновлення діода trr | 120 нс (Tj 25 °C, If=15 А, dI/dt=200 А/мкс, Vce=400 В) |
| Температура переходу і зберігання (Tj, Tstg) | -55…150 °C |
| Стан | Оригінал, демонтаж б/в |
AOK30B60D1, він же K30B60D1, – IGBT з антипаралельним діодом від Alpha & Omega Semiconductor у корпусі TO-247. Напруга колектор–емітер – 600 В (при Ic=1 мА, Vge=0 В, Tj 25 °C), струм колектора – 30 А при Tc 100 °C. Напруга затвор–емітер – ±20 В. Напруга насичення Vce(sat) – 1.85 В (тип.) при Vge=15 В, Tj 25 °C. Пряма напруга діода – 1.47 В (тип.) при If=15 А, Tj 25 °C. Заряд затвора – 34 нКл при Vge=15 В, Vce=480 В, Ic=30 А. Вхідна ємність Cies типово 1324 пФ. Час спаду tf – 16 нс, енергія вимкнення Eoff – 0.24 мДж (Vce=400 В, Ic=30 А, Rg=10 Ом, Tj 25 °C).
Стан – оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Заміну підбирайте за datasheet: напруга, струм, наявність діода, заряд затвора та корпус TO-247 мають бути не гіршими. Якщо заряд затвора в заміни суттєво більший, перевірте, чи витримає драйвер. Відправляємо з Запоріжжя Новою поштою в день оплати або наступного дня.
Де застосовують
- Зварювальні апарати
- Сонячні інвертори
- ДБЖ
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Чим замінити AOK30B60D1?
Підбирайте заміну за datasheet: напруга не нижча, ніж 600 В, струм колектора не менший, ніж 30 А при Tc 100 °C, той самий корпус TO-247 і діод усередині. Готових аналогів у нашому каталозі для цього номера ми не підтверджуємо.
Чи є всередині діод?
Так, це IGBT з антипаралельним діодом: пряма напруга діода 1.47 В (тип.) при If=15 А, Tj 25 °C.
Яка напруга керування на затворі?
Напруга Vge, за якої наведено Vce(sat), – 15 В; гранична напруга затвор–емітер – ±20 В.
Документація виробника: AOK30B60D1, 600V, 30A Alpha IGBT with Diode, Rev.3.1.
Параметри наведено за datasheet виробника (Alpha & Omega Semiconductor, AOK30B60D1 Rev.3.1).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
