Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

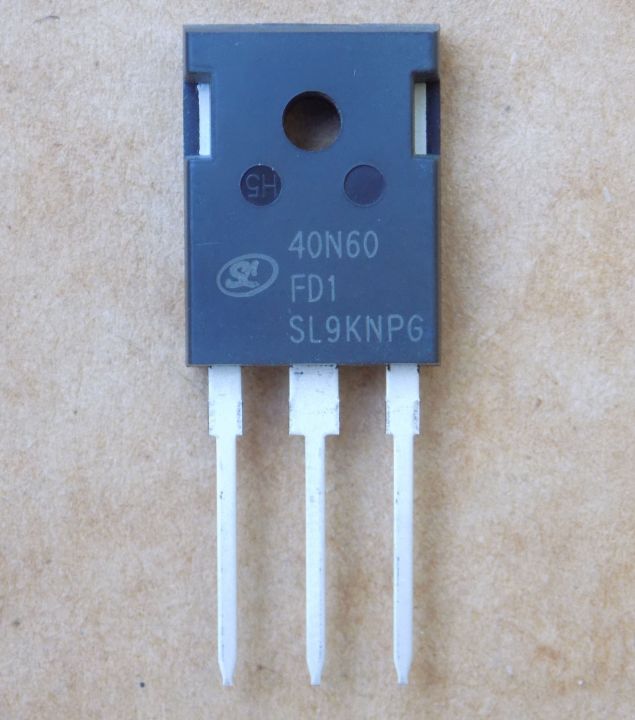

Транзистор 40N60FD1 ( SGT40N60FD1P7 ) оригінал, TO247
113,74 ₴
12 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
12 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
40N60FD1 (SGT40N60FD1P7) – IGBT-транзистор Silan з вбудованим швидким діодом, 600 В, 40 А при 100 °C. Оригінал, корпус TO-247-3L.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Silan |
| Тип | IGBT N-канал з діодом |
| Напруга Vces | 600 В (VGE = 0 В, Ic 100 мкА) |
| Струм Ic | 80 А (Tc 25 °C), 40 А (Tc 100 °C) |
| Vce(sat) | 1,8 В тип., 2,7 В макс. (VGE 15 В, Ic 40 А, Tc 25 °C) |
| Заряд затвора Qg | 100 нКл тип. (VCE 300 В, Ic 40 А, VGE 15 В) |
| Вхідна ємність Cies | 1850 пФ (Vce 30 В, f 1 МГц) |
| Потужність Pd | 290 Вт (Tc 25 °C) |
| Макс. температура Tj | 150 °C |
| Корпус | TO-247 |
| Стан | Оригінал |
40N60FD1 (SGT40N60FD1P7) – N-канальний IGBT-транзистор виробництва Silan з вбудованим швидким діодом (FRD) у корпусі TO-247-3L. Напруга колектор–емітер Vces – 600 В (VGE = 0 В, Ic 100 мкА). Струм колектора Ic – 80 А при Tc 25 °C і 40 А при Tc 100 °C. Напруга насичення Vce(sat) – 1,8 В типово і 2,7 В макс. (VGE 15 В, Ic 40 А, Tc 25 °C). Заряд затвора Qg – 100 нКл типово (VCE 300 В, Ic 40 А, VGE 15 В). Вхідна ємність Cies типово 1850 пФ (Vce 30 В, f 1 МГц). Потужність розсіювання Pd – 290 Вт при Tc 25 °C, максимальна температура переходу – 150 °C. Діод має trr 32 нс (If 20 А, dI/dt 200 А/мкс).
Це оригінал, не демонтаж. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня. Щоб підібрати заміну, порівнюйте Vces, Ic при 100 °C, Vce(sat), наявність вбудованого діода і корпус TO-247, а також заряд затвора Qg: від нього залежить навантаження на драйвер. Перед покупкою звіряйте параметри з документацією на свій пристрій.
Де застосовують
- Індукційний нагрів
- UPS
- Імпульсні джерела живлення (SMPS)
- Схеми корекції коефіцієнта потужності (PFC)
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| NCE40TD60BT | Vces 600 ≥ 600, Ic(100 °C) 40 ≥ 0.8×40 = 32, Vce(sat) 25 °C (тип.) 1,7 ≤ 1.3×1,8 = 2,34, діод є в обох, корпус TO-247 | Оригінал; перевірте Qg і драйвер затвора | Купити |
| RJH60F5 | Vces 600 ≥ 600, Ic(100 °C) 40 ≥ 0.8×40 = 32, Vce(sat) 25 °C (тип.) 1,37 ≤ 1.3×1,8 = 2,34, діод є в обох, корпус TO-247 | Демонтаж б/в; перевірте Qg і драйвер затвора | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити 40N60FD1?
Підходить IGBT з Vces не нижче 600 В, зі струмом Ic при 100 °C, близьким до 40 А, порівнянним Vce(sat) і тим самим корпусом TO-247. Якщо в замінника Qg суттєво більший, перевірте драйвер затвора.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи є у 40N60FD1 вбудований діод?
Так, у корпусі є швидкий діод (FRD) з trr 32 нс при If 20 А, dI/dt 200 А/мкс.
Де застосовується 40N60FD1?
За даними виробника: індукційний нагрів, UPS, імпульсні джерела живлення (SMPS) і схеми PFC.
Документація виробника: SGT40N60FD1P7.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
