Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SOT-32 (TO-126) |

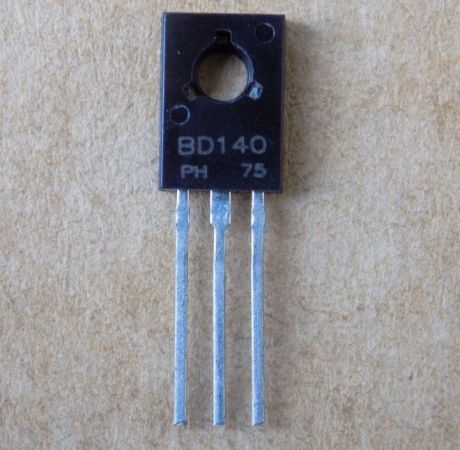

Транзистор BD140 , TO126 ( BD136 , BD138 )
14,10 ₴
50 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
50 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
BD140 – біполярний PNP транзистор STMicroelectronics у корпусі TO-126. Використовують у підсилювачах звуку та драйверних каскадах; комплементарна пара – BD139.
| Параметр | Значення |
|---|---|
| Корпус | SOT-32 (TO-126) |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | PNP |
| Напруга колектор–емітер Vceo | -80 В |
| Напруга колектор–база Vcbo | -80 В |
| Напруга емітер–база Vebo | -5 В |
| Струм колектора Ic | -1.5 А |
| Імпульсний струм колектора Icm | -3 А |
| Потужність розсіювання Ptot | 12.5 Вт при Tc 25 °C |
| Макс. температура переходу Tj | 150 °C |
| Напруга насичення Vce(sat) | -0.5 В при Ic -0.5 А, Ib -0.05 А |
| Коефіцієнт підсилення hFE | 40–250 при Ic -150 мА, Vce -2 В |
| Виробник | STMicroelectronics |
| Корпус | SOT-32 (TO-126) |
BD140 – біполярний транзистор PNP виробництва STMicroelectronics у корпусі SOT-32 (TO-126). У назві товару вказано також BD136 і BD138.
За даташитом: напруга колектор–емітер Vceo -80 В (Ib 0), напруга колектор–база Vcbo -80 В (Ie 0), напруга емітер–база Vebo -5 В (Ic 0). Постійний струм колектора Ic -1.5 А, імпульсний Icm -3 А, струм бази Ib -0.5 А. Потужність розсіювання Ptot 12.5 Вт при Tc 25 °C (при Tamb 25 °C – 1.25 Вт), температура переходу Tj до 150 °C. Напруга насичення Vce(sat) до -0.5 В при Ic -0.5 А, Ib -0.05 А. Коефіцієнт підсилення hFE 40–250 при Ic -150 мА, Vce -2 В; є групи BD140-10 (63–160) і BD140-16 (100–250).
Щоб підібрати заміну, порівняйте тип (PNP), Vceo, Ic, Ptot і корпус та перевірте розпіновку на платі. У парі до BD140 у двотактних схемах іде NPN-транзистор BD139. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Підсилювачі звуку та драйвери в комплементарних і квазікомплементарних схемах.
Чим замінити BD140?
Дивіться на тип PNP, Vceo -80 В, Ic -1.5 А, Ptot 12.5 Вт і корпус TO-126. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Яка пара до BD140 за типом провідності?
Комплементарна NPN-пара – BD139. Вона є в нашому каталозі.
Як перевірити BD140 мультиметром?
Перевірте p-n переходи база–емітер і база–колектор у режимі діода: для PNP мінус щупа ставлять на базу. Пробій або обрив переходу означає несправну деталь.
Яка потужність розсіювання BD140?
12.5 Вт при температурі корпусу Tc 25 °C. При температурі навколишнього середовища Tamb 25 °C документ дає 1.25 Вт.
Документація виробника: BD135 - BD136 - BD139 - BD140, Rev 5.
