Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SOT-89 |

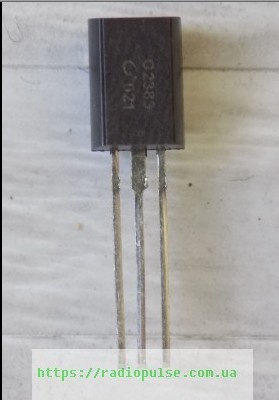

Транзистор 2SC2383
23,50 ₴
30 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
30 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
2SC2383 – біполярний NPN транзистор у корпусі SOT-89 з напругою колектор–емітер 160 В і струмом колектора 1 А. Виробник за даташитом – R+O.
| Параметр | Значення |
|---|---|
| Корпус | SOT-89 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | NPN |
| Напруга Vceo | 160 В (Ic 1 мА, Ib 0; Ta 25 °C) |
| Напруга Vcbo | 160 В (Ta 25 °C) |
| Напруга Vebo | 6 В (Ta 25 °C) |
| Струм колектора Ic | 1 А (Ta 25 °C) |
| Потужність Pc | 500 мВт (Ta 25 °C) |
| hFE | 60–320 (Vce 5 В, Ic 200 мА; ранги R 60–120, O 100–200, Y 160–320) |
| Vce(sat) | 1.0 В макс. (Ic 500 мА, Ib 50 мА) |
| fT | 20 МГц тип. (Vce 5 В, Ic 200 мА) |
| Tj макс. | 150 °C |
| Корпус | SOT-89 |
2SC2383 – біполярний транзистор типу NPN у корпусі SOT-89 (виводи: 1 – база, 2 – колектор, 3 – емітер). За даташитом R+O напруга колектор–емітер Vceo становить 160 В (Ic 1 мА, Ib 0; Ta 25 °C), напруга колектор–база Vcbo – 160 В, емітер–база Vebo – 6 В. Струм колектора Ic – 1 А, потужність розсіювання Pc – 500 мВт (обидва при Ta 25 °C). Коефіцієнт підсилення hFE – 60–320 при Vce 5 В і Ic 200 мА, залежно від рангу: R 60–120, O 100–200, Y 160–320. Напруга насичення Vce(sat) – до 1.0 В при Ic 500 мА і Ib 50 мА. Гранична частота fT – 20 МГц (тип.) при Vce 5 В і Ic 200 мА. Максимальна температура переходу – 150 °C.
Якщо потрібна заміна, дивіться на той самий тип NPN, корпус SOT-89 і розпіновку: база, колектор, емітер. Vceo, Ic і Pc у заміни мають бути не меншими. Окремо порівняйте hFE та ранг підсилення з вашою схемою. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Чим замінити 2SC2383?
Шукайте NPN транзистор у корпусі SOT-89 з такою самою розпіновкою (1 – база, 2 – колектор, 3 – емітер), Vceo не нижче 160 В, Ic не менше 1 А і Pc не менше 500 мВт. Порівняйте також hFE з вашою схемою.
Як перевірити 2SC2383 мультиметром?
Це NPN транзистор: у режимі перевірки діодів переходи база–емітер і база–колектор проводять від бази до емітера та колектора і не проводять у зворотний бік. Між колектором і емітером при вимкненій базі прилад має показувати обрив.
У якому корпусі 2SC2383?
У SOT-89. Виводи: 1 – база, 2 – колектор, 3 – емітер.
Що означають ранги R, O, Y у 2SC2383?
Це групи за коефіцієнтом підсилення hFE при Vce 5 В і Ic 200 мА: R – 60–120, O – 100–200, Y – 160–320.
Документація виробника: 2SC2383 (R+O).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
