Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-92 |

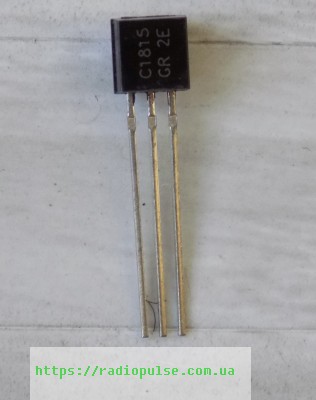

Транзистор 2SC1815GR , to92
2,82 ₴
95 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
95 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
2SC1815GR – біполярний NPN транзистор у корпусі TO-92 для підсилювачів і загального застосування. Група GR, hFE 200–400.
| Параметр | Значення |
|---|---|
| Корпус | TO-92 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | NPN |
| Напруга колектор–емітер V(BR)CEO, мін. | 50 В (Ic 0,1 мА, Ib 0) |
| Напруга колектор–база V(BR)CBO, мін. | 60 В (Ic 100 мкА, Ie 0) |
| Напруга емітер–база V(BR)EBO, мін. | 5 В (Ie 100 мкА, Ic 0) |
| hFE, група GR | 200–400 (Ic 2 мА, Vce 6 В) |
| Vce(sat), макс. | 0,25 В (Ic 100 мА, Ib 10 мА) |
| fT, мін. | 80 МГц (Ic 1 мА, Vce 10 В, f 30 МГц) |
| Потужність Pd | 0,4 Вт |
| Температура переходу | -55…+125 °C |
| Корпус | TO-92 |
2SC1815GR – біполярний транзистор NPN у корпусі TO-92. За даташитом Micro Commercial Components напруга колектор–емітер V(BR)CEO не менша за 50 В (Ic 0,1 мА, Ib 0), колектор–база V(BR)CBO не менша за 60 В (Ic 100 мкА, Ie 0). Коефіцієнт підсилення hFE групи GR – 200–400 при Ic 2 мА і Vce 6 В. Напруга насичення Vce(sat) не більша за 0,25 В при Ic 100 мА і Ib 10 мА. Гранична частота fT не менша за 80 МГц (Ic 1 мА, Vce 10 В, f 30 МГц). Потужність розсіювання Pd – 0,4 Вт, робочий діапазон температур переходу -55…+125 °C.
При підборі заміни дивіться на букву групи в маркуванні: O, Y, GR і BL мають різний hFE (O 70–140, Y 120–240, BL 350–700), і від групи залежить підсилення каскаду. Перед заміною порівняйте напругу, потужність і розпіновку корпусу TO-92 за даташитом. Відправляємо з Запоріжжя Новою поштою в день оплати або наступного дня.
Де застосовують
- Підсилювачі та загальне застосування
Чим замінити 2SC1815GR?
Шукайте NPN транзистор у TO-92 з тією ж або більшою напругою і потужністю та з hFE групи GR. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Чим відрізняються групи O, Y, GR, BL?
Різним hFE при Ic 2 мА і Vce 6 В: O 70–140, Y 120–240, GR 200–400, BL 350–700.
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Яка максимальна напруга емітер–база 2SC1815GR?
V(BR)EBO не менша за 5 В при Ie 100 мкА і Ic 0.
Документація виробника: 2SC1815-GR (Micro Commercial Components).
Максимальний струм колектора Ic у документі не знайдено.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
