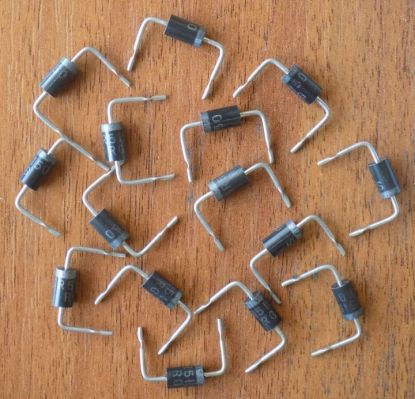

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DO-201AD |
Діод Шоттки SR5150 ( заміна для SB5150 , MBR5150 ) (5A,150V)
18,80 ₴
117 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
117 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
SR5150 – одиночний діод Шоттки на 150 В і 5 А в аксіальному корпусі DO-27 (DO-201AD). Може замінити SB5150 і MBR5150.
| Параметр | Значення |
|---|---|
| Корпус | DO-201AD |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | Діод Шоттки одиночний |
| Максимальна зворотна напруга Vrrm | 150 В |
| Середній прямий струм | 5 А |
| Пряма напруга Vf | 0,85 В при If = 5 А, Ta = 25 °C |
| Зворотний струм Ir | 0,05 мА при номінальній Vr, Ta = 25 °C |
| Ємність переходу Cj | 350 пФ (тип., 1 МГц, Vr = 4 В) |
| Корпус | DO-201AD |
| Корпус (докладно) | DO-27 (DO-201AD), аксіальний |
SR5150 – одиночний діод Шоттки виробництва SeCoS в аксіальному корпусі DO-27 (DO-201AD), катод позначено кільцем. Максимальна повторювана зворотна напруга Vrrm – 150 В. Середній прямий струм – 5 А (максимум, за кривою зниження струму з datasheet). Пряма напруга Vf – 0,85 В при If = 5 А і Ta = 25 °C, 0,72 В при If = 5 А і Ta = 125 °C. Зворотний струм Ir – 0,05 мА при номінальній Vr і Ta = 25 °C, 8 мА при Ta = 100 °C. Ємність переходу Cj – 350 пФ (тип., 1 МГц, Vr = 4 В).
У назві товару вказано, що SR5150 може замінити SB5150 і MBR5150. Зворотна заміна не завжди можлива, тому взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Підбираючи заміну, дивіться на корпус, зворотну напругу, прямий струм і пряму напругу при вашому струмі. Відправляємо з Запоріжжя Новою поштою в день оплати або наступного дня.
Чим можна замінити SR5150?
У назві товару вказано заміну для SB5150 і MBR5150: SR5150 може їх замінити. Зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Як перевірити діод Шоттки SR5150?
Мультиметром у режимі перевірки діодів: у прямому напрямку (анод – катод із кільцем) прилад показує спад напруги, у зворотному діод не повинен проводити.
Який корпус у SR5150?
DO-27 (DO-201AD), аксіальний, з двома виводами. Катод позначено кільцем.
Яка пряма напруга у SR5150?
0,85 В при If = 5 А і Ta = 25 °C та 0,72 В при If = 5 А і Ta = 125 °C. Це значення з datasheet SeCoS.
Документація виробника: SR5150 5.0 Amp Schottky Barrier Rectifiers, Rev. G.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
