Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP-6 |

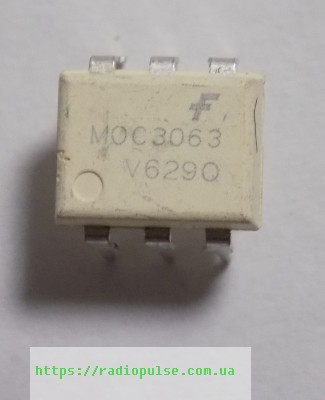

Оптрон MOC3063 ( EL3063 , CT3063 ) , DIP6
21,15 ₴
11 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
11 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
MOC3063 (EL3063, CT3063) – оптрон з фотосимістором і детектором нульової напруги, Vdrm 600 В, корпус DIP-6. Нова деталь.
| Параметр | Значення |
|---|---|
| Корпус | DIP-6 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | фототріак з детектором нульової напруги (zero-cross) |
| Напруга Vdrm | 600 В (пікова, обидва напрямки) |
| Струм спрацювання LED Ift (макс.) | 5 мА (напруга на головних виводах 3 В; ITM = 100 мА пік) |
| Максимальний струм світлодіода If | 60 мА (постійний) |
| Пряма напруга світлодіода Vf | 1,3 В (тип.), 1,5 В (макс.) при If = 30 мА |
| Зворотна напруга світлодіода | 6 В |
| Піковий ударний струм Itsm | 1 А |
| Пікова напруга у відкритому стані Vtm | 1,8 В (тип.), 3 В (макс.) при ITM = 100 мА пік, If = Ift |
| dV/dt (статична) | 600 В/мкс (мін.), 1500 В/мкс (тип.) при If = 0 |
| Струм витоку Idrm1 | 10 нА (тип.), 500 нА (макс.) при Vdrm = 600 В, If = 0 |
| Напруга ізоляції Viso | 7500 В (60 Гц, 1 с; виводи 1-2 разом, 4-5-6 разом) |
| Повна розсіювана потужність | 250 мВт при Ta = 25 °C |
| Корпус | DIP-6 |
| Виводи | 6 (вивід 5 – NC, не підключати) |
MOC3063 (EL3063, CT3063) – оптрон з фотосимістором (фототріак) і детектором нульової напруги, zero-cross. Він гальванічно відділяє слабкострумове керування від мережі й запускає силовий симістор. Напруга Vdrm у закритому стані – 600 В (пікова, в обох напрямках). Струм спрацювання світлодіода Ift не більший за 5 мА при напрузі на головних виводах 3 В та ITM = 100 мА пік. Максимальний постійний струм світлодіода If – 60 мА, зворотна напруга світлодіода – 6 В. Критична швидкість наростання напруги dV/dt: 600 В/мкс (мін.), 1500 В/мкс (тип.) при If = 0. Напруга ізоляції Viso – 7500 В (60 Гц, 1 с; виводи 1-2 разом, 4-5-6 разом). Корпус – DIP-6, виводів 6, вивід 5 (NC) не підключають.
Нова деталь, не демонтаж. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня. Струм спрацювання Ift у MOC3063 – до 5 мА. Перед заміною порівняйте Ift, Vdrm та розпіновку за datasheet: від Ift залежить струм, який має дати схема керування. Параметри наведено за документом Fairchild (зараз onsemi).
Де застосовують
- Керування навантаженням 115/240 В змінного струму через симістор
- Твердотільні реле, промислові контролери, двигуни, соленоїди, побутова техніка
- Керування клапанами, статичні силові ключі, регулятори температури, освітлення
Чим замінити MOC3063?
За даними виробника, прямі заміни в цій серії: MOC3061M, MOC3062M, MOC3162M, MOC3163M. Перед заміною порівняйте Ift і розпіновку за datasheet.
Як перевірити оптрон?
Подайте струм на світлодіод (виводи 1-2) і перевірте, чи спрацьовує вихід між виводами 4 і 6. Струм світлодіода не перевищуйте 60 мА, зворотну напругу – 6 В.
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Чи можна підключати вивід 5?
Ні. Вивід 5 – NC, його не підключають.
Документація виробника: MOC306XM, MOC316XM Rev. 1.0.4 – 6-Pin DIP Zero-Cross Phototriac Driver Optocoupler (600 Volt Peak).
Параметри наведено за документом Fairchild (зараз onsemi) MOC306XM, MOC316XM, Rev. 1.0.4. Позначення EL3063 і CT3063 у цьому документі не згадуються.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
