Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-252 (D-PAK) |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

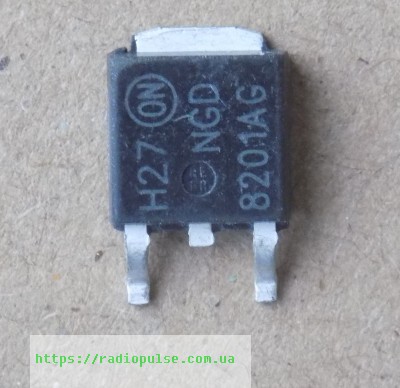

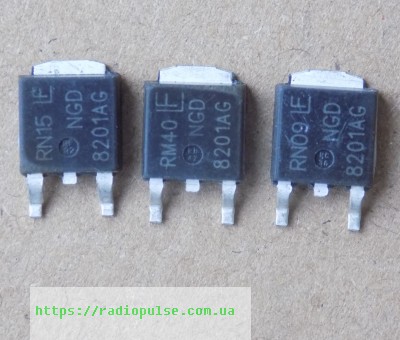

IGBT-транзистор NGD8201AG оригінал демонтаж б/в ( NGD8201 , 8201AG ), DPAK
131,60 ₴
7 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
7 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
NGD8201AG (NGD8201, 8201AG) – IGBT-транзистор onsemi для систем запалювання в корпусі DPAK. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-252 (D-PAK) |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | onsemi |
| Напруга Vces | 440 В (TJ = 25 °C) |
| Напруга обмеження BVces | 370–420 В (IC = 2 мА, TJ = –40…175 °C) |
| Струм Ic | 20 А при TC = 25 °C |
| VCE(on) | 1.3 В (IC = 10 А, VGE ≥ 4.5 В) |
| Pd | 125 Вт при TC = 25 °C |
| Вхідна ємність Cies | 1300 пФ (Vce 25 В, f 10 кГц) |
| Tj max | 175 °C |
| ESD (HBM) | 8.0 кВ |
| Корпус | TO-252 (D-PAK) |
| Стан | Оригінал, демонтаж б/в |
NGD8201AG (NGD8201, 8201AG) – IGBT-транзистор onsemi для систем запалювання, корпус DPAK. За даташитом найближчої деталі NGD8201NT4 (onsemi): напруга колектор-емітер Vces – 440 В при TJ = 25 °C, напруга обмеження BVces – 370–420 В (тип. 395 В) при IC = 2 мА, TJ = –40…175 °C. Неперервний струм колектора Ic – 20 А при TC = 25 °C, напруга VCE(on) – 1.3 В при IC = 10 А, VGE ≥ 4.5 В. Вхідна ємність Cies типово 1300 пФ (Vce 25 В, f 10 кГц). Потужність розсіювання Pd – 125 Вт при TC = 25 °C, максимальна температура переходу – 175 °C. Захист від ESD (HBM) – 8.0 кВ.
Оригінал, демонтаж б/в: деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Це варіант з літерою A, тому перед установкою звірте параметри з маркуванням на корпусі й документацією на свій блок запалювання. Пряма заміна за даними виробника – NGD8201NT4G. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Системи запалювання
- Прямий впорск палива
- Драйвери котушок індуктивності (Coil-on-Plug, Driver-on-Coil)
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в: деталь знята з плати, інженер перевіряє її тестером на пробій та обрив виводів.
Чим замінити NGD8201AG?
За даними виробника, пряма заміна – NGD8201NT4G. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Для чого використовується NGD8201AG?
Це IGBT для систем запалювання: прямий впорск палива й драйвери котушок індуктивності (Coil-on-Plug, Driver-on-Coil).
Чи збігаються параметри з наведеними на сторінці?
Цифри взято з даташиту найближчої деталі NGD8201NT4, тому точний збіг для варіанта з літерою A не гарантуємо. Звіряйте з документацією на свій пристрій.
Який у деталі захист від статики?
Захист від ESD (HBM) – 8.0 кВ при R = 1500 Ом, C = 100 пФ.
Найближчий datasheet: NGD8201NT4 (onsemi).
Точного даташиту не знайдено. Параметри взято з найближчого за назвою даташиту.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
