Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |
| Стан | Оригінал |

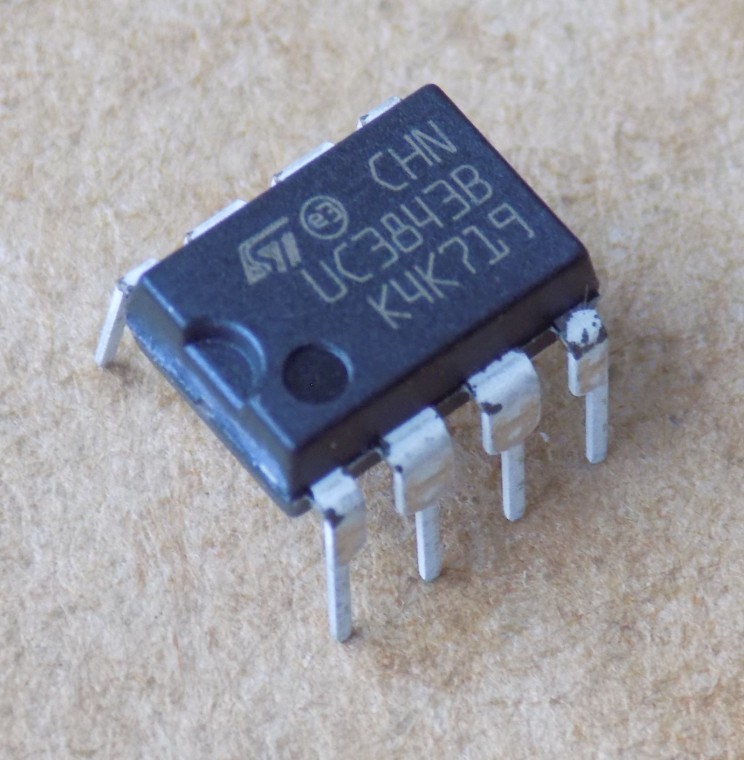

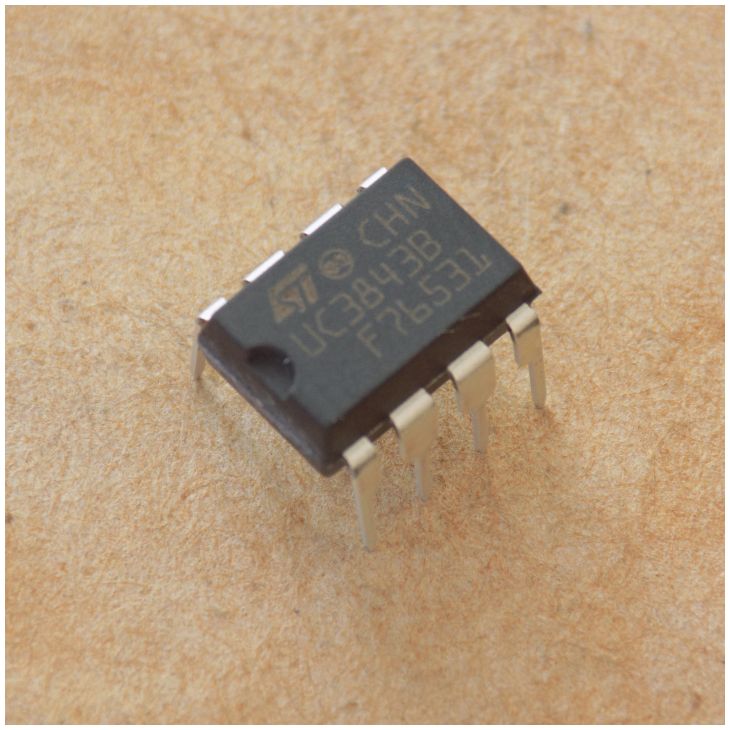

Мікросхема UC3843B оригінал, DIP8
47,00 ₴
27 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
27 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
UC3843B – мікросхема, ШІМ-контролер струмового режиму onsemi для імпульсних блоків живлення, корпус DIP8. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | ШІМ-контролер струмового режиму |
| Виробник | onsemi |
| Корпус | DIP8 |
| Опорна напруга Vref (тип) | 5,0 В при IO = 1,0 мА, TJ = 25 °C, VCC = 15 В |
| Частота генератора fOSC (тип) | 52 кГц при TJ = 25 °C, RT = 10 кОм, CT = 3,3 нФ, VCC = 15 В |
| Поріг увімкнення UVLO (тип) | 8,4 В |
| Макс. коефіцієнт заповнення | 96 % (тип) при VCC = 15 В |
| Вихідний струм (макс.) | 1,0 А |
| Напруга живлення VCC (макс.) | 30 В |
| Робоча температура | 0…+70 °C |
| Стан | Оригінал |
UC3843B – ШІМ-контролер струмового режиму виробництва onsemi у корпусі DIP8. Він керує силовим MOSFET імпульсного блока живлення: вихід типу totem pole віддає й приймає струм до 1,0 А (абсолютний максимум). Опорна напруга Vref – 5,0 В (тип) при IO = 1,0 мА, TJ = 25 °C. Частота генератора fOSC – 52 кГц (тип) при RT = 10 кОм, CT = 3,3 нФ, VCC = 15 В. Поріг увімкнення UVLO за VCC – 8,4 В (тип), мінімальна робоча напруга після увімкнення – 7,6 В (тип). Максимальний коефіцієнт заповнення – 96 % (тип) при VCC = 15 В. Струм споживання при старті – 0,3 мА (тип) при VCC = 6,5 В, робочий – 12 мА (тип) при VCC = 15 В. Максимальна напруга живлення VCC – 30 В (абсолютний максимум). Робоча температура середовища – 0…+70 °C.
Це оригінальна деталь, не демонтаж. Щоб підібрати заміну, звіряйте літери наприкінці позначення й корпус: контролери одного сімейства мають різні пороги UVLO та коефіцієнт заповнення, тож перевіряйте за datasheet. Відправляємо з Запоріжжя Новою Поштою, відправка в день оплати або наступного дня.
Де застосовують
- Мережеві (off-line) та DC-DC перетворювачі з мінімумом зовнішніх елементів
- Керування силовим MOSFET: вихід totem pole з великим струмом
- Струмовий режим з покроковим обмеженням струму, захист UVLO з гістерезисом
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити UC3843B?
Виробник у datasheet називає близькі мікросхеми сімейства: UC3842B, UC3844B, UC2843B. Вони мають різні пороги UVLO та коефіцієнт заповнення, тому перед заміною порівняйте їх з вашою схемою за datasheet.
Як перевірити UC3843B у схемі?
Перевірте напругу живлення на виводі VCC відносно порога UVLO, опорну напругу Vref та імпульси на виході. Значення порівняйте з datasheet.
Чим UC3843B відрізняється від UC3842B?
Поріг увімкнення UVLO у UC3843B – 8,4 В (тип), а мінімальна робоча напруга після увімкнення – 7,6 В (тип). У мікросхем UCx842B пороги вищі, тому міняти їх місцями без перевірки схеми не можна.
Документація виробника: UC3842B, UC3843B, UC2842B, UC2843B – High Performance Current Mode Controllers, Rev. 18.
Параметри наведено за datasheet виробника onsemi.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
Запитати інженераЗ цим товаром купляють
