| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
| Стан | Оригінал |

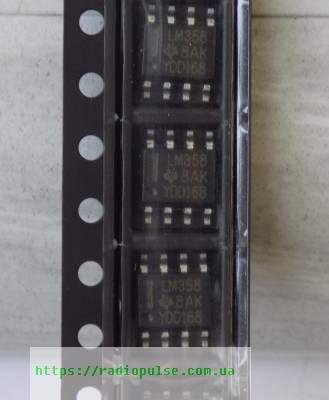

Мікросхема LM358 ( LM358DT , LM358L ) оригінал, so-8
14,10 ₴
23 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
23 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
LM358 – здвоєний операційний підсилювач в корпусі SO-8 (SOIC-8). Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | здвоєний операційний підсилювач |
| Напруга живлення VS | 3…30 В |
| GBW | 0,7 МГц (тип., VS = 5 В, TA = 25 °C) |
| Швидкість наростання | 0,3 В/мкс (тип., G = +1, VS = 5 В, TA = 25 °C) |
| Струм споживання на один підсилювач | 350 мкА тип., 600 мкА макс. (VS = 5 В) |
| Робочий діапазон температур | 0…70 °C |
| Корпус | SO-8 |
| Стан | Оригінал |
LM358 – здвоєний операційний підсилювач в корпусі SO-8 (SOIC-8, 4,9 × 6 мм). За datasheet Texas Instruments (LM358): напруга живлення VS 3…30 В, добуток підсилення на смугу GBW 0,7 МГц (тип., VS = 5 В, TA = 25 °C), швидкість наростання 0,3 В/мкс (тип., G = +1, VS = 5 В, TA = 25 °C). Струм споживання на один підсилювач: 350 мкА (тип.), 600 мкА (макс.) при VO = 2,5 В, IO = 0, VS = 5 В. Робочий діапазон температур TA – 0…70 °C, максимальна диференціальна вхідна напруга ±32 В (граничне значення). Синфазний вхідний діапазон включає землю, тому підсилювач вимірює сигнал поблизу нуля.
Ця позиція – оригінал, не демонтаж. Для заміни дивіться на корпус і розпіновку: SO-8 не підійде на місце виводного корпусу без адаптера. Прямі заміни за даними виробника: LM358B, LM358A, LM2904, LM258. Параметри інших виробників можуть відрізнятися, тому звіряйте datasheet своєї партії. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Промислове та побутове обладнання: блоки живлення серверів, зарядні пристрої, драйвери двигунів.
- Вимірювання сигналу поблизу нуля: синфазний вхідний діапазон включає землю.
Чим замінити LM358?
Виробник називає прямі заміни: LM358B, LM358A, LM2904, LM258. Корпус і розпіновка мають збігатися, а параметри порівняйте за datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Яка напруга живлення LM358?
За datasheet Texas Instruments – 3...30 В. Підсилювачів у корпусі два, струм споживання наведено на один.
Чи можна вимірювати сигнал поблизу нуля?
Так, синфазний вхідний діапазон LM358 включає землю.
Документація виробника: SLOS068AB, LM158/LM258/LM358/LM2904 family (розділ 5.7 Electrical Characteristics: LM358, LM358A).
Параметри взято з datasheet Texas Instruments; виробник партії невідомий, тому параметри інших заводів можуть відрізнятися.
